КСУ-Г/Р-Н 15-50 - подробное описание

КСУ-Г/Р-Н 15-50 - компенсатор антивибрационный для газовых горелок, с резьбовым соединением, с патрубками из нержавеющей стали

Для проектировщиков разработана BIM-модель данного компенсатора для работы в Autodesk Revit.
BIM-модели содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции. Используя их проектировщик получает: удобство подбора, сокращение срока проектирования.
Качественное проектирование - залог успеха монтажных работ!
Скачивайте каталог Bim-моделей компенсаторов Hortum на сайте завода-изготовителя во вкладке   Bim-модели Revit

Данная продукция победитель в Региональных конкурсах «Лучшие товары и услуги Республики Татарстан» 2021г. и «100 лучших товаров России» 2021г.

Технические характеристики указаны в таблице 1.

Материальное исполнение:
 Материал сильфона: AISI 304L
 Материал патрубков: нержавеющая сталь
 Тип резьбы: коническая R
 Материал обечаек: нержавеющая сталь

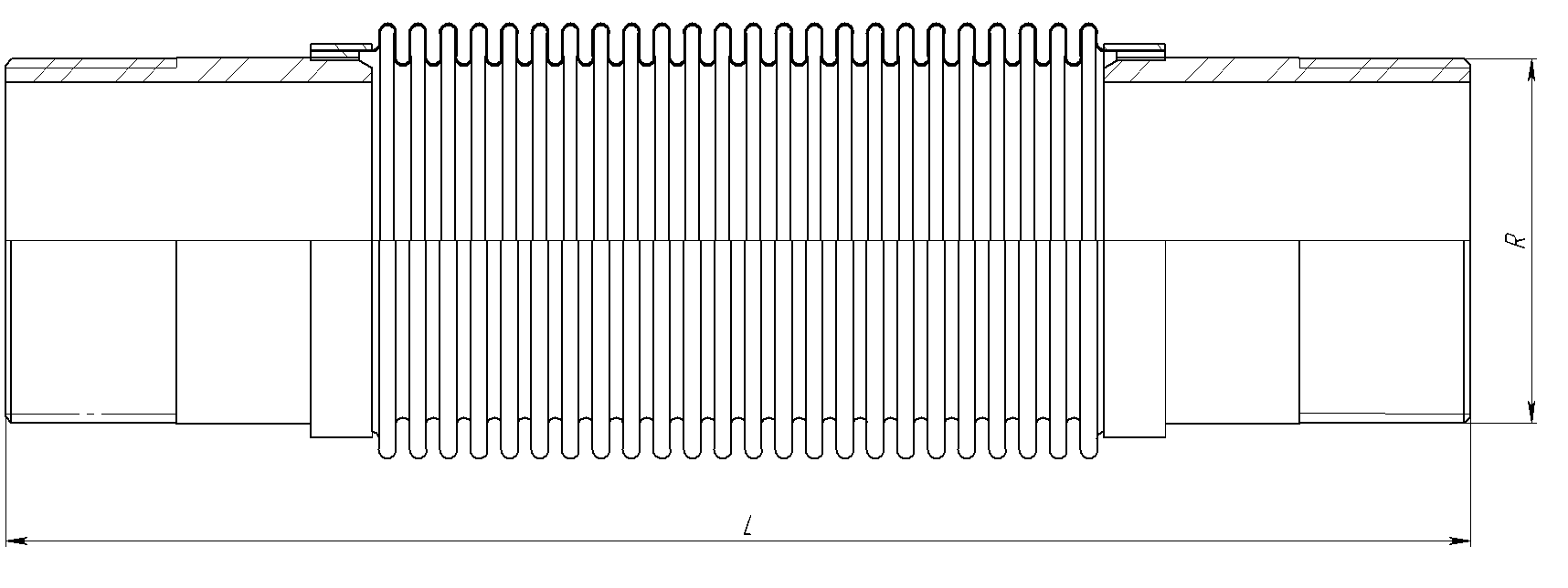

001 KCY G!P



















Таблица 1

Модель Резьбовые соединения Р, рабочее Р, пробное (при 20ºС) Тем-ра Осевая компенсация Боковая Угловая Осевая жёсткость L A

ГОСТ 6357-81

Бар

Бар С ±h (мм) ±e (мм) ±a (мм) H/мм мм мм
КСУ-Г/Р-Н
15-3-20-10-70
 R ½" 3 4,5 60 ±10 ±5 ±35 19,34 170 18
КСУ-Г/Р-Н
20-3-20-10-60
 R ¾" 3 4,5 60 ±10 ±5 ±30 19,34 180 18
КСУ-Г/Р-Н
25-3-20-12-50
R 1" 3 4,5 60 ±10 ±6 ±25 14 200 22
КСУ-Г/Р-Н
32-3-24-20-70
    R 1 ¼" 3 4,5 60 ±12 ±10 ±35 17,91 220 24
КСУ-Г/Р-Н
40-3-30-20-70
    R 1 ½" 3 4,5 60 ±15 ±10 ±35 19,45 240 24
КСУ-Г/Р-Н
50-3-30-20-60
R 2" 3 4,5 60 ±15 ±10 ±30 24,92 240 28
