КСС - подробное описание

Компенсатор сильфонный сдвиговый со стяжками.

Технические характеристики указаны в таблицах 1 и 2.

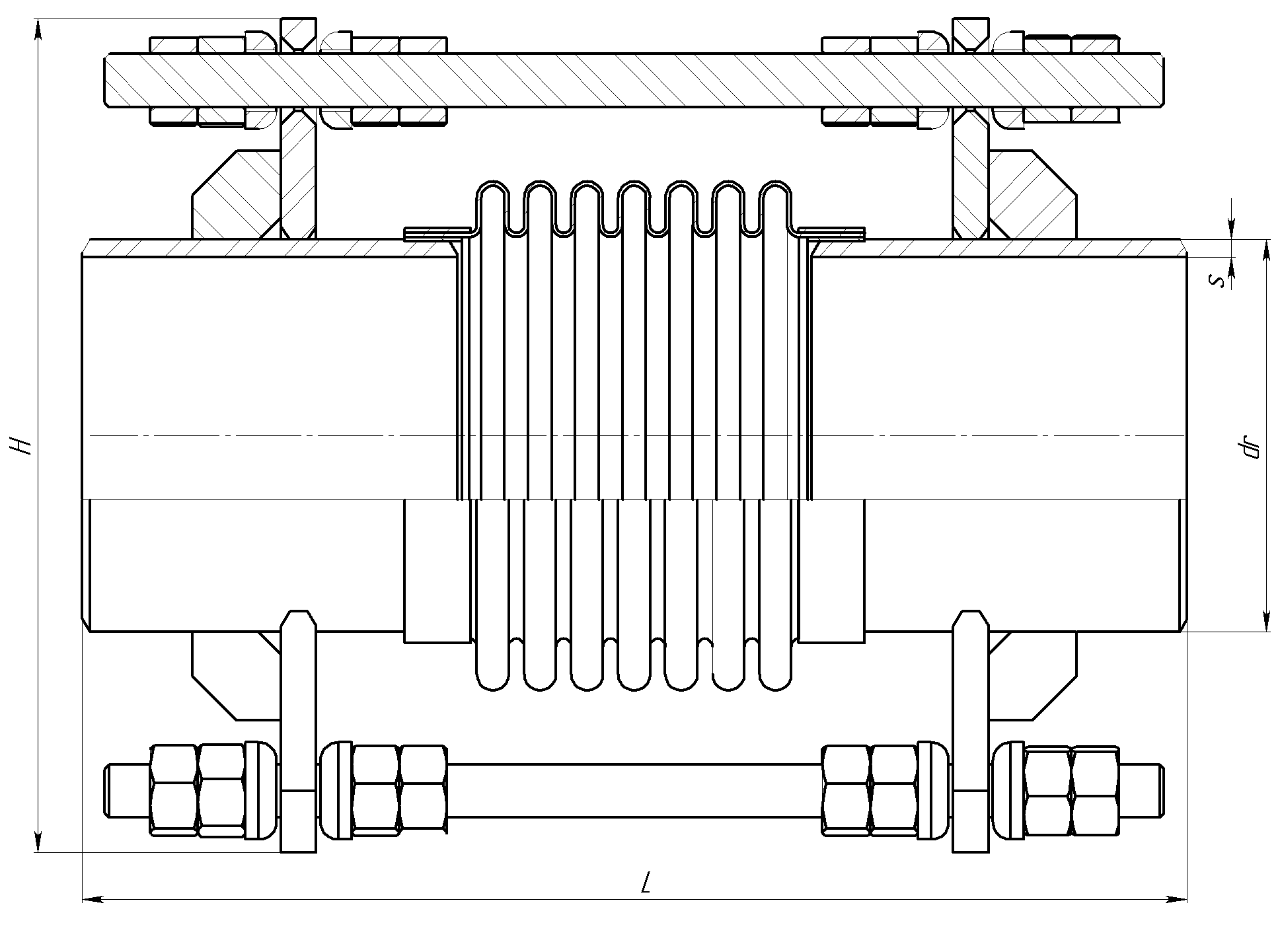

0000001 KCC

























Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Размеры Kомпенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
Сдвиг
DN РN dr s H L 2*δ ±δ Сδ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

кг

kg

Н/мм

N/mm

см2

cm2

КСС 65-16-10 65 16 76 4,0 По запросу заказчика 240 10 5 2,4 170,86 59,99
КСС 80-16-10 80 16 89 4,0 250 10 5 3,0 171,89 82,52
КСС 100-16-10 100 16 108 4,0 270 10 5 3,4 168,39 116,9
КСС 125-16-10 125 16 133 5,0 250 10 5 6,3 425,38 154,38
КСС 150-16-10 150 16 159 5,0 270 10 5 5,4 817,59 236,42
КСС 200-16-10 200 16 219 8,0 475 10 5 17,5 780,59 456,92
КСС 250-16-10 250 16 273 8,0 445 10 5 21,8 1528,32 683,49
КСС 300-16-10 300 16 325 8,0 475 10 5 24,9 2026,37 959,91
КСС 350-16-10 350 16 377 7,0 505 10 5 27,4 1831,42 1234,74
КСС 400-16-10 400 16 426 9,0 545 10 5 50,7 3251,09 1622,40
КСС 500-16-10 500 16 530 8,0 610 10 5 51,0 3796,27 2463,01
КСС 600-16-10 600 16 630 10,0 713 10 5 96,9 9057,90 3433,65
КСС 700-16-10 700 16 720 10,0 710 10 5 121,9 11845,76 4484,08
КСС 800-16-10 800 16 820 12,0 743 10 5 148,0 14244,82 5787,21
КСС 900-16-10 900 16 920 14,0 719 10 5 192,0 18485,72 7241,25
КСС 1000-16-10 1000 16 1020 14,0 742 10 5 224,0 30056,60 8841,39
КСС 1200-16-10 1200 16 1220 16,0 742 10 5 308,0 54408,16 12522,48

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.

0000001 KCC



























Таблица 2

Условное обозначение Номинальный диаметр Номинальное давление Размеры Kомпенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
Сдвиг
DN РN dr s H L 2*δ ±δ Сδ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

кг

kg

Н/мм

N/mm

см2

cm2

КСС 65-25-10 65 25 76 4,0 По запросу заказчика 240 10 5 2,4 170,86 59,99
КСС 80-25-10 80 25 89 4,0 250 10 5 3,0 171,89 82,52
КСС 100-25-10 100 25 108 4,0 270 10 5 3,4 168,39 116,9
КСС 125-25-10 125 25 133 5,0 250 10 5 6,3 425,38 154,38
КСС 150-25-10 150 25 159 5,0 270 10 5 5,4 817,59 236,42
КСС 200-25-10 200 25 219 8,0 475 10 5 17,5 780,59 456,92
КСС 250-25-10 250 25 273 8,0 445 10 5 21,8 1528,32 683,49
КСС 300-25-10 300 25 325 8,0 480 10 5 24,9 3521,24 962,11
КСС 350-25-10 350 25 377 7,0 510 10 5 27,4 3235,21 1237,23
КСС 400-25-10 400 25 426 9,0 590 10 5 50,7 2468,60 1623,83
КСС 500-25-10 500 25 530 8,0 625 10 5 51,0 5936,82 2468,29
КСС 600-25-10 600 25 630 10,0 713 10 5 96,9 9057,90 3433,65
КСС 700-25-10 700 25 720 10,0 710 10 5 121,9 11845,76 4484,08
КСС 800-25-10 800 25 820 12,0 743 10 5 148,0 14244,82 5787,21
КСС 900-25-10 900 25 920 14,0 719 10 5 192,0 18485,72 7241,25
КСС 1000-25-10 1000 25 1020 14,0 742 10 5 224,0 30056,60 8841,39
КСС 1200-25-10 1200 25 1220 16,0 742 10 5 308,0 54408,16 12522,48

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.
