2СКУ.ППУ - подробное описание

Двухсекционное сильфонное компенсирующее устройство с тепло- и гидроизолированным сильфоном и гильзой в полиэтиленовой оболочке под ППУ изоляцию.
Двухсекционное сильфонное компенсирующее устройство с тепло- и гидроизолированным сильфоном и гильзой в полиэтиленовой оболочке под ППУ изоляцию снабжено тепло- и гидроизолированными многослойными сильфонами из нержавеющей стали, патрубками под приварку без заводской изоляции, гильзами в полиэтиленовой оболочке под ППУ изоляцию, сальниковыми набивками для гидроизоляции, защитными кожухами, направляющими для предотвращения торсионных вращений и шайбами для дополнительной установки механизмов предварительного растяжения. В изделии предусмотрены проушины для подъема и предварительного растяжения. Возможно изготовление с дополнительной теплоизоляцией сильфонов и проводниками СОДК.
Технические характеристики указаны в таблице 1.

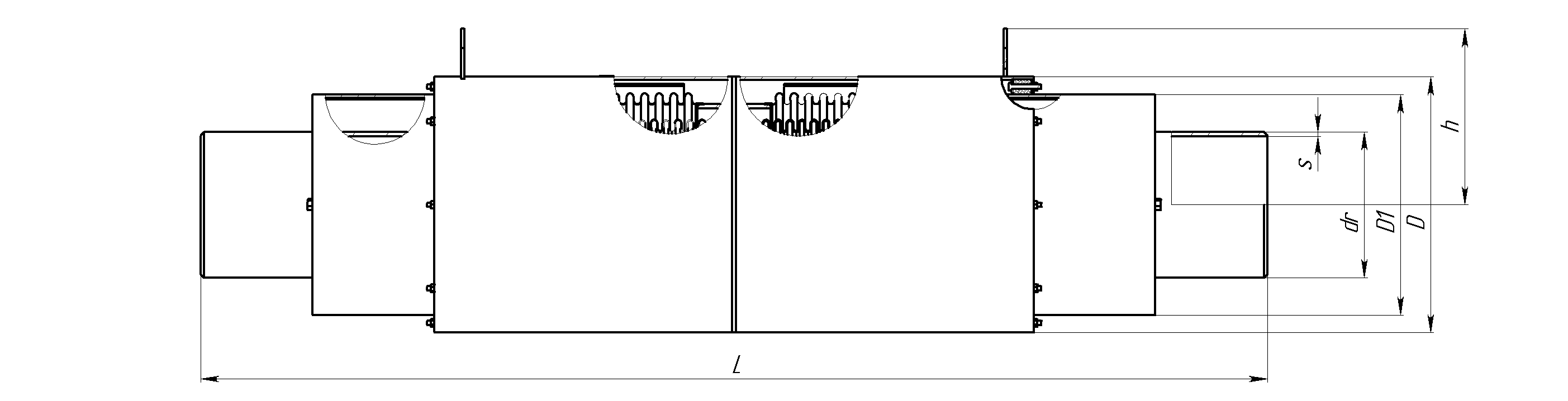

0000008 2CKY.PPY













Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Размеры Осевая компенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
DN РN dr s D D1 h L Δ ±λ Сλ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

кг

kg

Н/мм

N/mm

см2

cm2

2СКУ.ППУ 50-25-140 50 25 57 3,5 245 127 220 1701 140 70 94 246,69 60,67
2СКУ.ППУ 65-25-140 65 25 76 4,0 245 142 220 1701 140 70 103 246,69 60,67
2СКУ.ППУ 80-25-140 80 25 89 4,0 245 164 220 1711 140 70 107 218,03 83,47
2СКУ.ППУ 100-25-200 100 25 108 4,0 299 182 250 1824 200 100 152 247,33 118,05
2СКУ.ППУ 125-25-200 125 25 133 5,0 299 227 250 1846 200 100 164 299,56 155,04
2СКУ.ППУ 150-25-200 150 25 159 5,0 377 252 288,5 1881 200 100 220 281,42 238,06
2СКУ.ППУ 200-25-320 200 25 219 8,0 426 317 312,5 2265 320 160 372 339,01 459,16
2СКУ.ППУ 250-25-320 250 25 273 8,0 480 402 340 2460 320 160 423 337,80 686,23
2СКУ.ППУ 300-25-360 300 25 325 8,0 530 452 365 2585 360 180 543 409,43 963,16
2СКУ.ППУ 400-25-380 400 25 426 9,0 650 562 425 2702 380 190 800 581,8 1630,98
2СКУ.ППУ 500-25-400 500 25 530 8,0 820 712 510 2753 400 200 1100 667,78 2468,29
2СКУ.ППУ 600-25-400 600 25 630 10,0 950 802 575 2768 400 200 1496 816,46 3425,34
2СКУ.ППУ 700-25-420 700 25 720 10,0 1060 902 630 2848 420 210 1818 906,1 4488,83
2СКУ.ППУ 800-25-420 800 25 820 12,0 1160 1002 680 2883 420 210 2150 957,31 5780,47
2СКУ.ППУ 1000-25-440 1000 25 1020 14,0 1360 1202 780 2887 420 110 2700 1295,64 8841,39

Примечание:
1. Возможна дополнительная теплоизоляция сильфона.
2. Возможны варианты с другими техническими параметрами.
3. Изделие может комплектоваться механизмом предварительного растяжения в количестве 2шт.
4. Расчетный вес компенсатора может отличаться от фактического.
5. Возможна дополнительная установка СОДК (системы оперативного дистанци-онного контроля).
6. Возможно изготовление теплоизоляции тип 1 и тип 2 (согласно ГОСТ 30732).
7. Возможно изготовление компенсатора в оцинкованной оболочке (при изготов-лении компенсатора в оцинкованной оболочке, в изделии будут отсутствовать проушины для подъема и предварительного растяжения).
8. Внешний вид конструкции может отличаться.
