СКУ.М - подробное описание

Сильфонное компенсирующее устройство с теплоизоляцией сильфона.

Сильфонное компенсирующее устройство с теплоизоляцией сильфона снабжено теплоизолированным многослойным сильфоном из нержавеющей стали, патрубками под приварку и защитным кожухом, направляющими для предотвращения торсионных вращений и шайбой для дополнительной установки механизма предварительного растяжения. В изделии предусмотрены проушины для подъема и предварительного растяжения.

Данная продукция:
- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2019 (более подробно)
- Победитель в Федеральном конкурсе «100 лучших товаров России» 2019 (более подробно)
- Победитель в конкурсах «Лучшие товары и услуги Республики Татарстан» 2020 и «100 лучших товаров России» 2020 ( более подробно)
- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно
- Победитель в Федеральном конкурсе «100 лучших товаров России» 2023 (более подробно)

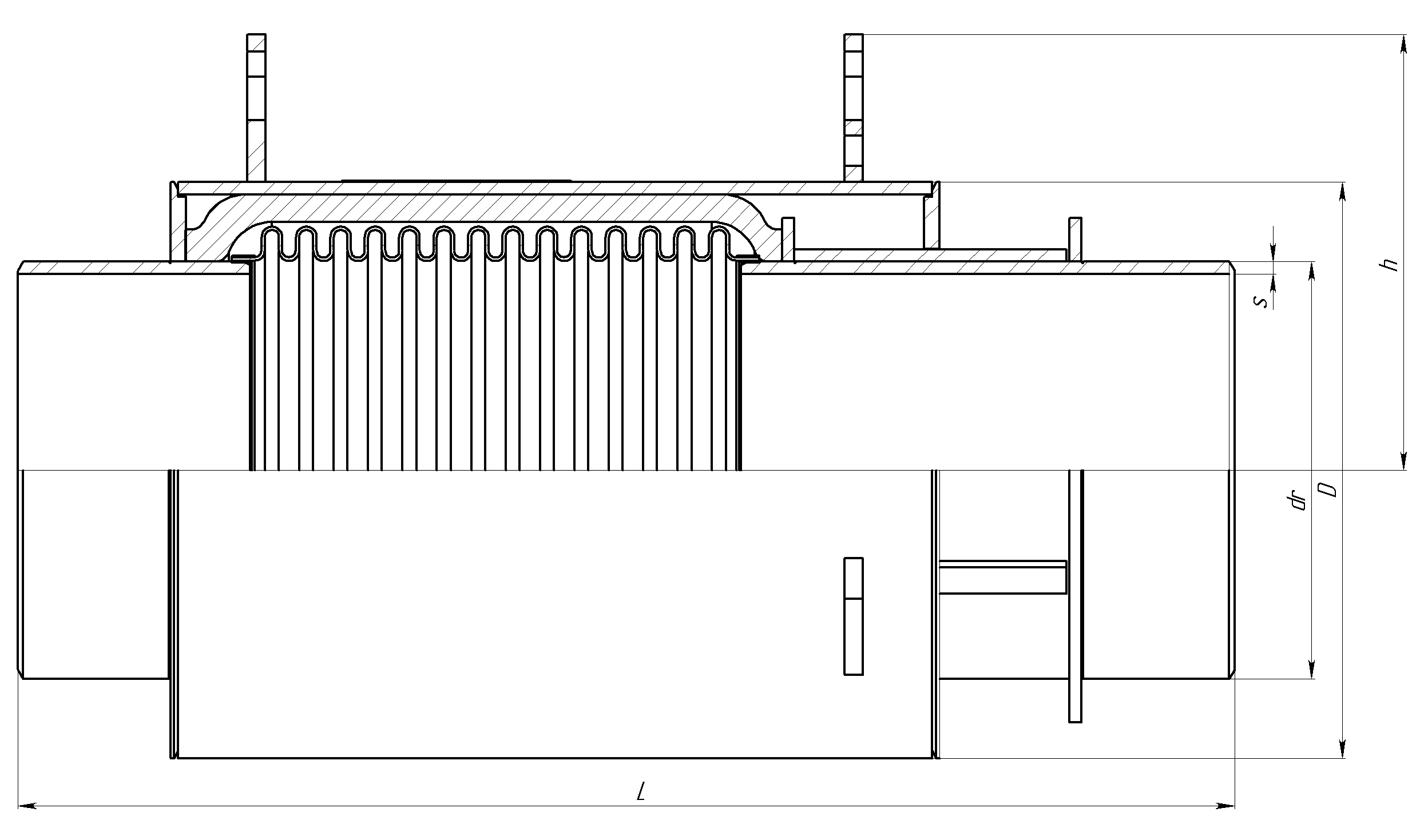

Технические характеристики указаны в таблице 1.



0000003 CKY.M















 Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Размеры Осевая компенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
DN РN dr s D h L Δ ±λ Сλ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

кг

kg

Н/мм

N/mm

см2

cm2

СКУ.М 50-25-70 50 25 57 3,5 159 122,5 748 70 35 16 360,85 60,67
СКУ.М 65-25-70 65 25 76 4,0 159 122,5 593 70 35 13 360,85 60,67
СКУ.М 80-25-70 80 25 89 4,0 159 125 589 70 35 15 302,93 83,47
СКУ.М 100-25-100 100 25 108 4,0 185 135 666 100 50 18 268,62 118,05
СКУ.М 125-25-100 125 25 133 5,0 219 150 678 100 50 27 373,07 155,04
СКУ.М 150-25-100 150 25 159 5,0 245 217,5 685 100 50 40 368,67 238,06
СКУ.М 200-25-160 200 25 219 8,0 325 260 829 160 80 75 458,95 459,16
СКУ.М 250-25-160 250 25 273 8,0 377 285 796 160 80 86 447,84 686,23
СКУ.М 300-25-180 300 25 325 8,0 426 310 880 180 90 112 536,12 963,16
СКУ.М 400-25-190 400 25 426 9,0 550 375 941 190 95 169 846,57 1630,98
СКУ.М 500-25-200 500 25 530 8,0 630 422,5 959 200 100 197 1032,36 2468,29
СКУ.М 600-25-200 600 25 630 10,0 765 475 927 200 100 294 1266,25 3425,34
СКУ.М 700-25-210 700 25 720 10,0 855 520 920 210 105 322 1494,54 4488,83
СКУ.М 800-25-210 800 25 820 12,0 960 572,5 991 210 105 422 1439,95 5780,47
СКУ.М 900-25-210 900 25 920 14,0 1065 627,5 946 210 105 490 1727,42 7241,25
СКУ.М 1000-25-220 1000 25 1020 14,0 1160 680 945 220 110 540 2083,7 8841,39
СКУ.М 1200-25-220 1200 25 1220 16,0 1370 785 958 220 110 720 2900,45 12522,48


Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Изделие может комплектоваться механизмом предварительного растяжения в количестве 1шт.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Расчетная жёсткость компенсатора может отличаться от фактической.
5. Внешний вид конструкции может отличаться.
