DEK multilayer - H 15-200 - подробное описание
BIM-модели содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции. Используя их проектировщик получает: удобство подбора, сокращение срока проектирования.
Качественное проектирование - залог успеха монтажных работ!

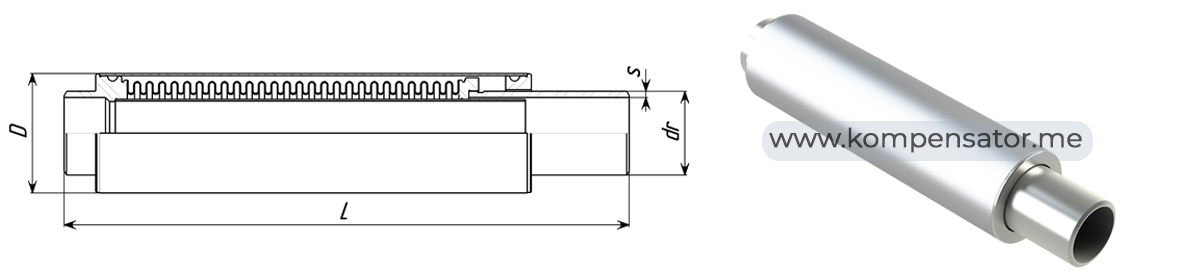

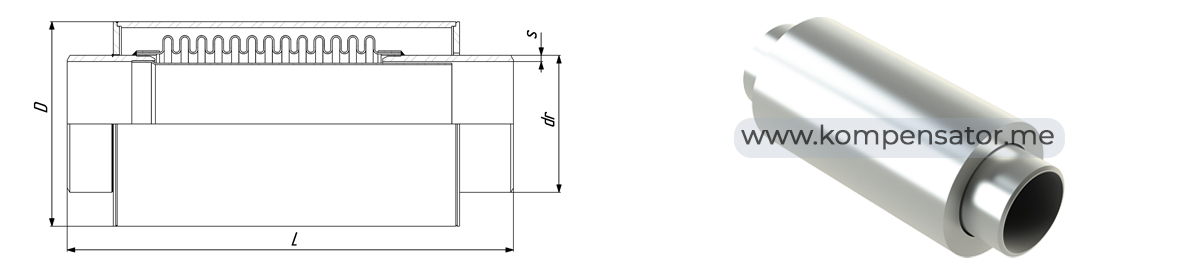

::Технические характеристики указаны в таблицах 1 и 2.
Таблица 1
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||||
| DN | РN | dr | s | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| DEK multilayer - H 15-16-50 | 15 | 16 | 21,3 | 2,8 | 40 | 285 | 50 | -40;+10 | 0,58 | 27,85 | 7,12 |
| DEK multilayer - H 20-16-50 | 20 | 16 | 26,7 | 2,8 | 40 | 285 | 50 | -40;+10 | 0,6 | 27,85 | 7,12 |
| DEK multilayer - H 25-16-50 | 25 | 16 | 33,5 | 3,2 | 48,3 | 285 | 50 | -40;+10 | 0,84 | 20,32 | 10,58 |
| DEK multilayer - H 32-16-50 | 32 | 16 | 42,3 | 3,2 | 60,3 | 285 | 50 | -40;+10 | 1,13 | 34,67 | 16,36 |
| DEK multilayer - H 40-16-50 | 40 | 16 | 48 | 3,5 | 70 | 285 | 50 | -40;+10 | 1,59 | 31,34 | 22,15 |
| DEK multilayer - H 50-16-50 | 50 | 16 | 57 | 3,5 | 80 | 285 | 50 | -40;+10 | 1,93 | 45,24 | 32,57 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||||
| DN | РN | dr | s | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм, N/mm |
см2 cm2 |
|
| DEK multilayer - H 65-16-60 | 65 | 16 | 76 | 4,0 | 114 | 270 | 60 | 30 | 4,54 | 353,83 | 59,99 |
| DEK multilayer - H 80-16-60 | 80 | 16 | 89 | 4,0 | 133 | 270 | 60 | 30 | 5,9 | 295,46 | 82,52 |
| DEK multilayer - H 100-16-60 | 100 | 16 | 108 | 4,0 | 159 | 270 | 60 | 30 | 8,54 | 317,32 | 116,90 |
| DEK multilayer - H 125-16-60 | 125 | 16 | 133 | 5,0 | 219 | 270 | 60 | 30 | 14 | 377,38 | 154,38 |
| DEK multilayer - H 150-16-60 | 150 | 16 | 159 | 5,0 | 219 | 280 | 60 | 30 | 15,4 | 232,89 | 232,89 |
| DEK multilayer - H 200-16-60 | 200 | 16 | 219 | 8,0 | 290 | 310 | 60 | 30 | 25,45 | 854,29 | 456,92 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.
