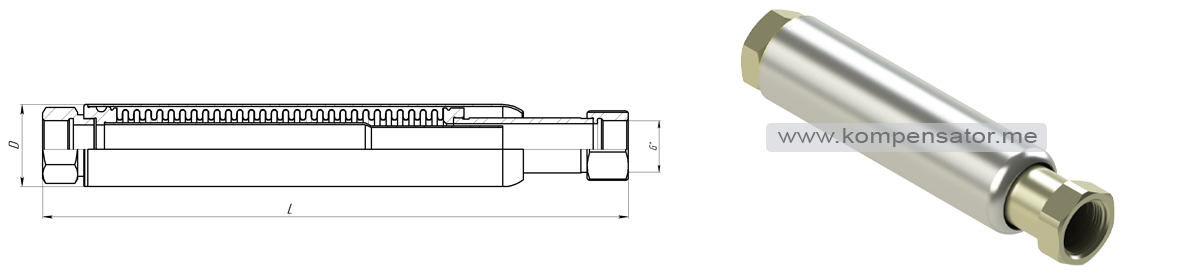

KCO-P/2 15-50 - подробное описание

Многослойный компенсатор сильфонный осевой резьбовый.

Технические характеристики указаны в таблице 1.



0000003 KCO P













 Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Резьба Размеры Осевая компенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
DN РN G D L Δ ±λ Сλ Sэф

мм

mm

Бар

bar

дюйм

"

мм

mm

мм

mm

мм

mm

мм

mm

кг

kg

Н/мм        N/mm

см2

cm2

КСО-Р/2 15-16-50 15 16 1/2" 40 285 50 -40;+10 0,68 21,65 7,10
КСО-Р/2 20-16-50 20 16 3/4" 40 285 50 -40;+10 0,86 21,65 7,10
КСО-Р/2  25-16-50 25 16 1" 48,3 285 50 -40;+10 1,04 27,04 10,12
КСО-Р/2 32-16-50 32 16 1 1/4" 60,3 285 50 -40;+10 1,46 20,01 16,33
КСО-Р/2 40-16-50 40 16 1 1/2" 70 285 50 -40;+10 1,82 32,59 22,15
КСО-Р/2 50-16-50 50 16 2" 80 285 50 -40;+10 2,16 45,24 32,57
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
