Распределительный коллектор (гребёнка) - подробное описание
Распределительный коллектор — это металлическая гребёнка оборудованная множеством выводов предназначенных для подключения к ней всех отопительных приборов дома, с целью регулирования объёма, температуры и давления подачи теплоносителя.
Используется в системах отопления и водоснабжения.
Изготовлена из углеродистой стали 20 по ГОСТ 1050 покрытой антикоррозионным составом, которая обеспечивает изделию:
- высокое качество;
- устойчивость к коррозии;
- долгий срок эксплуатации.
| Материал: | углеродистая сталь 20 по ГОСТ 1050 |

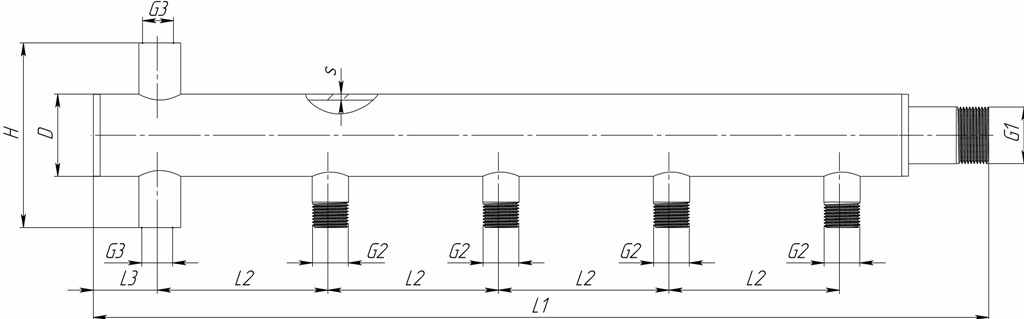

Технические параметры линейки распределительных коллекторов hortum®
| Маркировка | Количество выходов |
G1 |
G2 |
G3 |
L1 мм |
L2 мм |
L3 мм |
H мм |
D мм |
S мм |
Вес кг |
| РК40.2.25.15.hortum L325 | 2 |
1" | 1/2" | 1/2" | 325 | 100 | 40 | 108 | 48.3 | 3.5 | 1.4 |
| РК40.2.25.20.hortum L325 | 3/4" | 1.47 | |||||||||
| РК40.2.32.15.hortum L325 | 1 1/4" | 1/2" | 1.43 | ||||||||
| РК40.2.32.20.hortum L325 | 3/4" | 1.5 | |||||||||
| РК40.2.40.15.hortum L295 | 1 1/2" | 1/2" | 295 | 1.34 | |||||||
| РК40.2.40.20.hortum L295 | 3/4" | 1.37 | |||||||||
| РК40.3.25.15.hortum L425 | 3 | 1" | 1/2" | 1/2" | 425 | 100 | 40 | 108 | 48.3 | 3.5 | 1.8 |
| РК40.3.25.20.hortum L425 | 3/4" | 1.87 | |||||||||
| РК40.3.32.15.hortum L425 | 1 1/4" | 1/2" | 1.83 | ||||||||
| РК40.3.32.20.hortum L425 | 3/4" | 1.90 | |||||||||
| РК40.3.40.15.hortum L395 | 1 1/2" | 1/2" | 395 | 1.74 | |||||||
| РК40.3.40.20.hortum L395 | 3/4" | 1.77 | |||||||||
| РК40.4.25.15.hortum L525 | 4 | 1" | 1/2" | 1/2" | 525 | 100 | 40 | 108 |
48.3 |
3.5 | 2.25 |
| РК40.4.25.20.hortum L525 | 3/4" | 2.32 | |||||||||
| РК40.4.32.15.hortum L525 | 1 1/4" | 1/2" | 2.28 | ||||||||
| РК40.4.32.20.hortum L525 | 3/4" | 2.35 | |||||||||
| РК40.4.40.15.hortum L495 | 1 1/2" | 1/2" | 495 | 2.19 | |||||||
| РК40.4.40.20.hortum L495 | 3/4" | 2.22 | |||||||||
| РК40.5.25.15.hortum L625 | 5 | 1" | 1/2" | 1/2" | 625 | 100 | 40 | 108 | 48.3 | 3.5 | 2.65 |
| РК40.5.25.20.hortum L625 | 3/4" | 2.72 | |||||||||
| РК40.5.32.15.hortum L625 | 1 1/4" | 1/2" | 2.68 | ||||||||
| РК40.5.32.20.hortum L625 | 3/4" | 2.75 | |||||||||
| РК40.5.40.15.hortum L595 | 1 1/2" | 1/2" | 595 | 2.59 | |||||||
| РК40.5.40.20.hortum L595 | 3/4" | 2.62 | |||||||||
| РК40.6.25.15.hortum L725 | 6 |
1" | 1/2" | 1/2" | 725 | 100 | 40 | 108 | 48.3 | 3.5 | 3.1 |
| РК40.6.25.20.hortum L725 | 3/4" | 3.27 | |||||||||
| РК40.6.32.15.hortum L725 | 1 1/4" | 1/2" | 3.13 | ||||||||
| РК40.6.32.20.hortum L725 | 3/4" | 3.2 | |||||||||
| РК40.6.40.15.hortum L695 | 1 1/2" | 1/2" | 695 | 3.0 | |||||||
| РК40.6.40.20.hortum L695 | 3/4" | 3.07 | |||||||||
| РК40.7.25.15.hortum L825 | 7 | 1" | 1/2" | 1/2" | 825 | 100 | 40 | 108 | 48.3 | 3.5 | 3.5 |
| РК40.7.25.20.hortum L825 | 3/4" | 3.57 | |||||||||
| РК40.7.32.15.hortum L825 | 1 1/4" | 1/2" | 3.53 | ||||||||
| РК40.7.32.20.hortum L825 | 3/4" | 3.6 | |||||||||
| РК40.7.40.15.hortum L795 | 1 1/2" | 1/2" | 795 | 3.44 | |||||||
| РК40.7.40.20.hortum L795 | 3/4" | 3.47 | |||||||||
| РК40.8.25.15.hortum L925 | 8 | 1" | 1/2" | 1/2" | 925 | 100 | 40 | 108 | 48.3 | 3.5 | 3.9 |
| РК40.8.25.20.hortum L925 | 3/4" | 3.97 | |||||||||
| РК40.8.32.15.hortum L925 | 1 1/4" | 1/2" | 3.93 | ||||||||
| РК40.8.32.20.hortum L925 | 3/4" | 4.0 | |||||||||
| РК40.8.40.15.hortum L895 | 1 1/2" | 1/2" | 895 | 3.84 | |||||||
| РК40.8.40.20.hortum L895 | 3/4" | 3.87 | |||||||||
| РК40.9.25.15.hortum.L1025 | 9 | 1" | 1/2" | 1/2" | 1025 | 100 | 40 | 108 | 48.3 | 3.5 | 4.3 |
| РК40.9.25.20.hortum L1025 | 3/4" | 4.37 | |||||||||
| РК40.9.32.15.hortum L1025 | 1 1/4" | 1/2" | 4.33 | ||||||||
| РК40.9.32.20.hortum L1025 | 3/4" | 4.4 | |||||||||
| РК40.9.40.15.hortum L995 | 1 1/2" | 1/2" | 995 | 4.24 | |||||||
| РК40.9.40.20.hortum L995 | 3/4" | 4.27 |
