КСОF - подробное описание
Возможно изготовление с поворотными или приварными фланцами.
Уведомляем о модернизации стандартных компенсаторов с целью повышения качества и удовлетворения запросов рынка.
С января 2026 года все изделия поставляются с новыми техническими параметрами.
Основные изменения
• Изменена длина изделия.
• Повышена осевая жесткость сильфона.
• Увеличен осевой ход компенсатора, что улучшает эффективность работы изделия в трубопроводных системах и расширяет его эксплуатационные возможности.
При этом качество продукции сохраняется на высоком уровне. Все изменения реализованы без ущерба для надёжности, долговечности и соответствуют действующим стандартам безопасности. Мы продолжаем использовать проверенные материалы и контролировать каждый этап производства.
Рекомендации по переходу на новые модели
• Для новых и разрабатываемых проектов рекомендуется сразу применять обновленные технические характеристики.
• Для проектов с ранее заложенными старыми моделями рекомендуем заменить на новые с увеличенным осевым ходом, так как они полностью покрывают технические параметры старых моделей.
• Для проектов, где уже утверждены к закупке изделия в прежнем исполнении просим заранее уточнять наличие, возможность и сроки их изготовления у менеджеров. Так как поставка старых моделей возможна при наличии на складе или по согласованию в рамках специального производства.
Таблица 1. Изменения технических параметров компенсаторов с января 2026 года

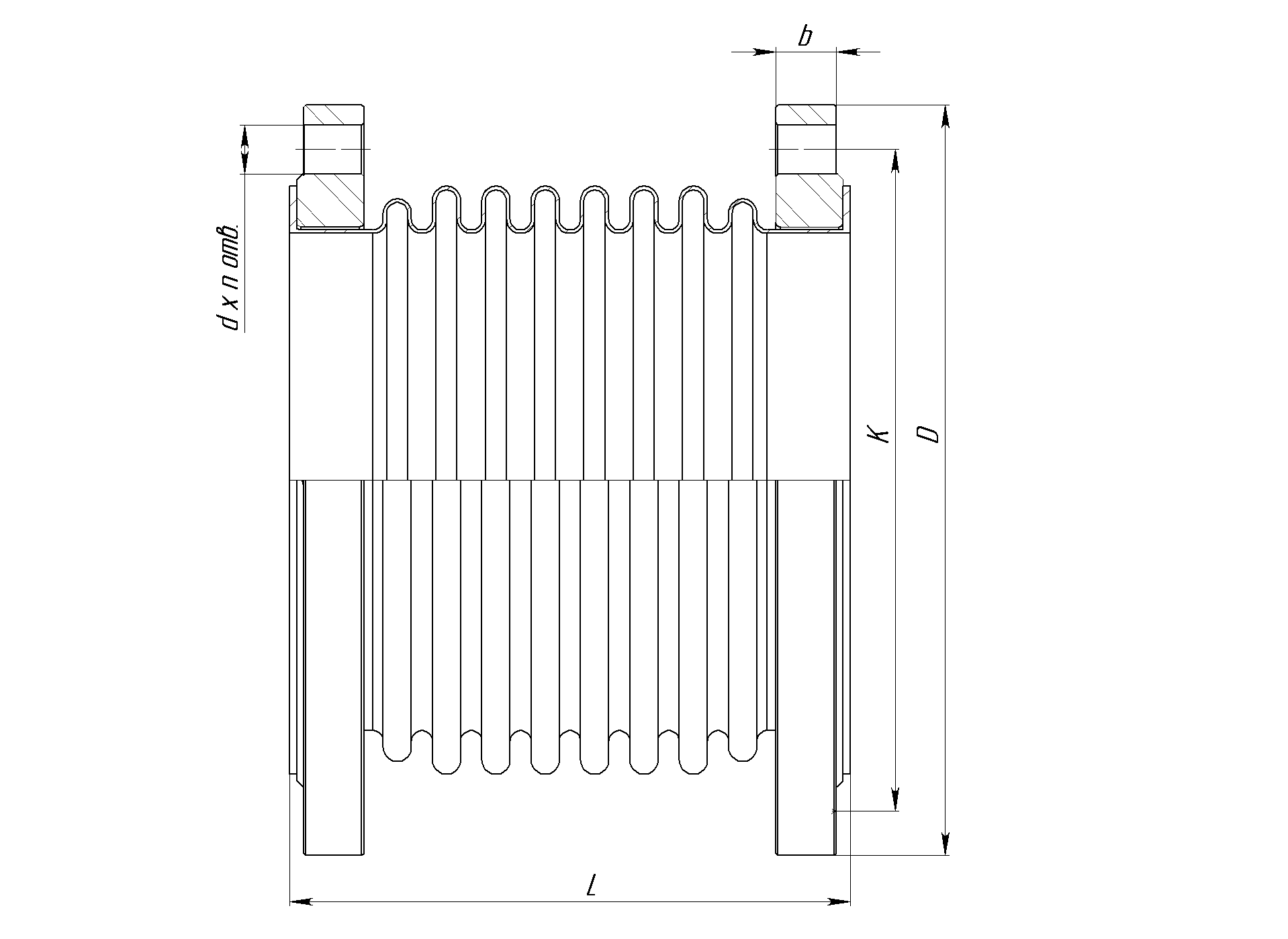

| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Кол-во отверстий | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | |||||||
| DN | РN | D | k | b | d | L мм/mm | Δ | ±λ | Сλ Н/мм, N/mm | Sэф | |||||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
до 2026г | с 2026г | n |
мм mm |
мм mm |
кг kg |
до 2026г | с 2026г |
см2 cm2 |
|
| КСОF 65-16-60 | 65 | 16 | 180 | 145 | 21 | 18 | 180 | 165 | 4 | 60 | 30 | 7,5 | 315,21 | 346,73 | 59,99 |
| КСОF 80-16-60 | 80 | 16 | 195 | 160 | 21 | 18 | 180 | 160 | 4/8 | 60 | 30 | 8,4 | 237,25 | 284,71 | 82,52 |
| КСОF 100-16-60 | 100 | 16 | 215 | 180 | 23 | 18 | 185 | 160 | 8 | 60 | 30 | 10,6 | 241,14 | 305,77 | 116,9 |
| КСОF 125-16-60 | 125 | 16 | 245 | 210 | 25 | 18 | 190 | 170 | 8 | 60 | 30 | 14,1 | 323,24 | 363,64 | 154,38 |
| КСОF 150-16-60 | 150 | 16 | 280 | 240 | 25 | 22 | 200 | 180 | 8 | 60 | 30 | 17,7 | 393,17 | 436,85 | 232,89 |
| КСОF 200-16-80 | 200 | 16 | 335 | 295 | 27 | 22 | 250 | 210 | 12 | 80 | 40 | 25 | 823,19 | 960,39 | 456,92 |
| КСОF 250-16-80 | 250 | 16 | 405 | 355 | 28 | 26 | 280 | 215 | 12 | 80 | 40 | 35,8 | 590,20 | 1071,85 | 683,49 |
| КСОF 300-16-100 | 300 | 16 | 460 | 410 | 28 | 26 | 325 | 270 | 12 | 100 | 50 | 43,1 | 642,8 | 871,67 | 959,91 |
| КСОF 350-16-100 | 350 | 16 | 520 | 470 | 30 | 26 | 350 | 350 | 16 | 100 | 50 | 57,5 | 578,81 | 578,81 | 1234,74 |
| КСОF 400-16-100 | 400 | 16 | 580 | 525 | 34 | 30 | 350 | 350 | 16 | 100 | 50 | 81,5 | 1334,63 | 1334,63 | 1622,40 |
| КСОF 450-16-100 | 450 | 16 | 640 | 585 | 38 | 30 | 455 | 455 | 20 | 100 | 50 | 114,2 | 1190,45 | 1190,45 | 2038,02 |
| КСОF 500-16-100 | 500 | 16 | 710 | 650 | 44 | 33 | 325 | 325 | 20 | 100 | 50 | 131,5 | 1942,25 | 1942,25 | 2463,01 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.
