КСОF.3 - подробное описание

Компенсатор сильфонный осевой фланцевый с внутренним экраном.

Технические характеристики указаны в таблицах 1 и 2.

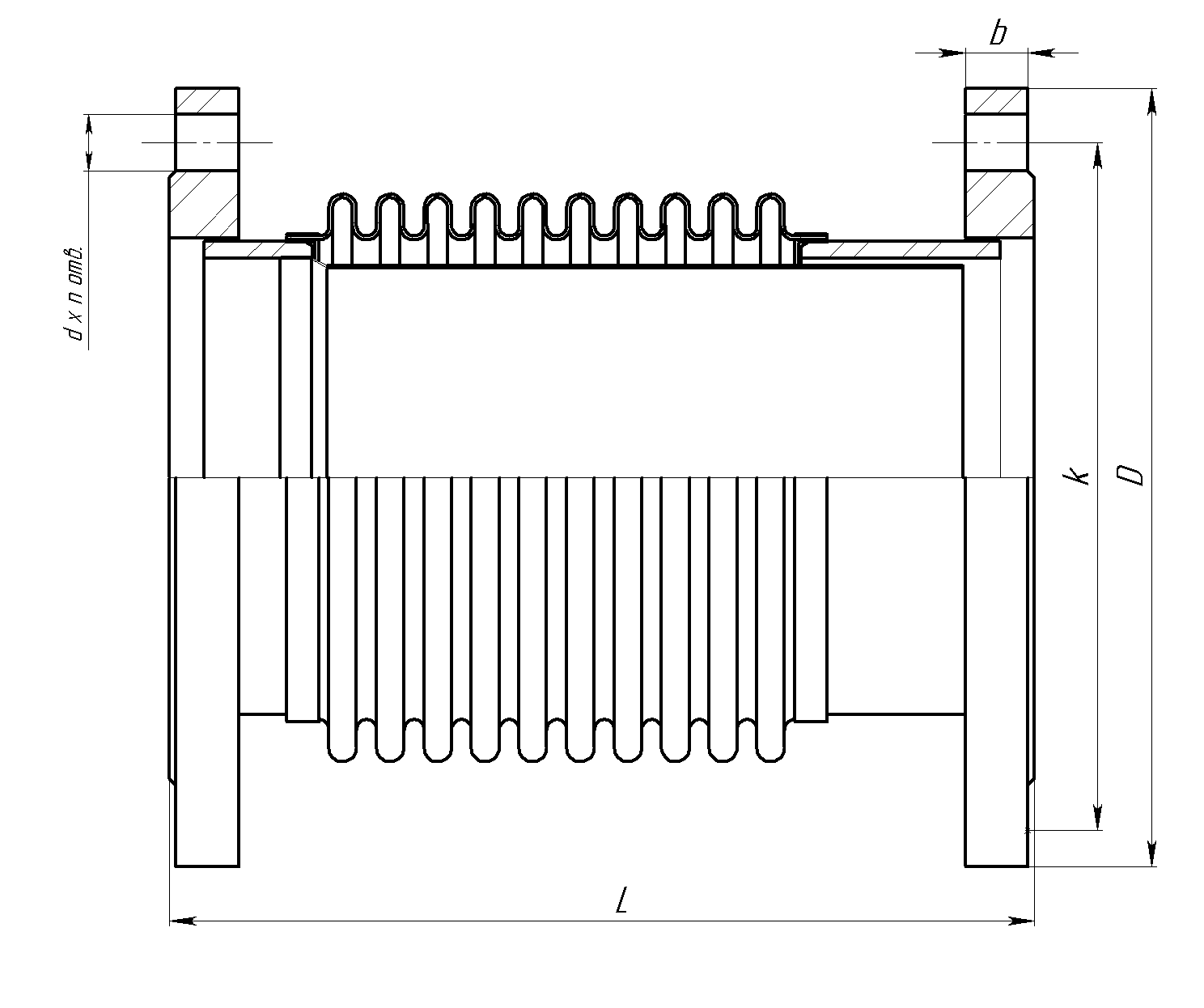

0000005 KCOF.3



















Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Размеры кол-во отверстий Осевая компенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
DN РN D k b d L Δ ±λ Сλ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

n

мм

mm

мм

mm

кг

kg

Н/мм        N/mm

см2

cm2

КСОF.3 32-16-50 32 16 135 100 16 18 160 4 50 25 3,7 42,70 16,33
КСОF.3 40-16-60 40 16 145 110 17 18 160 4 60 30 4,6 71,37 22,15
КСОF.3 50-16-60 50 16 160 125 19 18 180 4 60 30 6,1 77,13 32,57
КСОF.3 65-16-60 65 16 180 145 21 18 265 4 60 30 8,7 288,94 59,99
КСОF.3 65-16-70 65 16 180 145 21 18 320 4 70 35 9,1 216,71 59,99
КСОF.3 80-16-60 80 16 195 160 21 18 270 4/8 60 30 9,9 219 82,52
КСОF.3 80-16-70 80 16 195 160 21 18 320 4/8 70 35 10,2 167,47 82,52
КСОF.3 100-16-60 100 16 215 180 23 18 295 8 60 30 12,5 203,85 116,9
КСОF.3 100-16-100 100 16 215 180 23 18 400 8 100 50 13,5 143,89 116,9
КСОF.3 125-16-60 125 16 245 210 25 18 275 8 60 30 16,44 290,92 154,38
КСОF.3 125-16-100 125 16 245 210 25 18 410 8 100 50 18,1 171,13 154,38
КСОF.3 150-16-60 150 16 280 240 25 22 285 8 60 30 20,9 396,35 236,42
КСОF.3 150-16-100 150 16 280 240 25 22 435 8 100 50 23,6 229,46 236,42
КСОF.3 200-16-80 200 16 335 295 27 22 335 12 80 40 31,5 720,29 456,92
КСОF.3 200-16-100 200 16 335 295 27 22 420 12 100 50 34,0 523,85 456,92
КСОF.3 200-16-160 200 16 335 295 27 22 570 12 160 80 39,1 384,16 456,92
КСОF.3 250-16-80 250 16 405 355 28 26 340 12 80 40 43,8 663,97 683,49
КСОF.3 250-16-100 250 16 405 355 28 26 400 12 100 50 46,2 531,18 683,49
КСОF.3 250-16-160 250 16 405 355 28 26 545 12 160 80 52,4 379,41 683,49
КСОF.3 300-16-80 300 16 460 410 28 26 350 12 80 40 52,6 871,67 959,91
КСОF.3 300-16-100 300 16 460 410 28 26 435 12 100 50 56,3 653,75 959,91
КСОF.3 300-16-180 300 16 460 410 28 26 665 12 180 90 66,7 402,31 959,91
КСОF.3 350-16-80 350 16 520 470 30 26 390 16 80 40 66,9 723,51 1234,74
КСОF.3 350-16-100 350 16 520 470 30 26 465 16 100 50 70,1 578,81 1234,74
КСОF.3 350-16-180 350 16 520 470 30 26 660 16 180 90 80,4 413,44 1234,74
КСОF.3 400-16-80 400 16 580 525 34 30 370 16 80 40 92,7 1779,51 1622,40
КСОF.3 400-16-100 400 16 580 525 34 30 520 16 100 50 103,7 1067,71 1622,40
КСОF.3 400-16-190 400 16 580 525 34 30 670 16 190 95 119,8 889,75 1622,40
КСОF.3 500-16-80 500 16 710 650 44 33 510 20 80 40 165,0 1456,69 2463,01
КСОF.3 500-16-100 500 16 710 650 44 33 595 20 100 50 173,6 1165,35 2463,01
КСОF.3 500-16-200 500 16 710 650 44 33 725 20 200 100 189,0 1059,41 2463,01
КСОF.3 600-16-200 600 16 840 770 45 39 730 20 200 100 270,7 2122,48 3433,65
КСОF.3 700-16-210 700 16 910 840 47 39 710 24 210 105 292,0 1837,73 4484,08
КСОF.3 800-16-210 800 16 1020 950 49 39 765 24 210 105 394,1 2237,86 5787,21
КСОF.3 900-16-210 900 16 1120 1050 54 39 780 28 210 105 474,4 2606,63 7241,25
КСОF.3 1000-16-220 1000 16 1255 1170 58 45 795 28 220 110 614,0 3321,89 8841,39
КСОF.3 1200-16-220 1200 16 1485 1380 71 52 785 32 220 110 929,0 3271,21 12522,48

Примечание:
1. Возможно изготовление компенсаторов с приварными фланцами, с поворотными фланцами через шайбу или их комбинация.
2. Возможны варианты с другими техническими параметрами.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.



0000005 KCOF.3





















Таблица 2

Условное обозначение Номинальный диаметр Номинальное давление Размеры кол-во отверстий Осевая компенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
DN РN D k b d L Δ ±λ Сλ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

n

мм

mm

мм

mm

кг

kg

Н/мм        N/mm

см2

cm2

КСОF.3 32-25-50 32 25 135 100 16 18 160 4 50 25 3,7 42,70 16,33
КСОF.3 40-25-60 40 25 145 110 17 18 160 4 60 30 4,6 71,37 22,15
КСОF.3 50-25-60 50 25 160 125 19 18 180 4 60 30 6,1 77,13 32,57
КСОF.3 65-25-60 65 25 180 145 21 18 270 4 60 30 8,4 288,94 59,99
КСОF.3 65-25-70 65 25 180 145 21 18 320 4 70 35 8,7 216,71 59,99
КСОF.3 80-25-70 80 25 195 160 23 18 325 4/8 70 35 11,0 167,47 82,52
КСОF.3 100-25-100 100 25 230 190 25 22 405 8 100 50 15,9 143,89 116,9
КСОF.3 125-25-100 125 25 270 220 27 26 430 8 100 50 22,2 171,13 154,38
КСОF.3 150-25-100 150 25 300 250 27 26 445 8 100 50 28,4 229,46 236,42
КСОF.3 200-25-100 200 25 360 310 29 26 430 12 100 50 40,9 523,85 456,92
КСОF.3 200-25-160 200 25 360 310 29 26 580 12 160 80 46,0 384,16 456,92
КСОF.3 250-25-160 250 25 425 370 31 30 555 12 160 80 61,8 379,41 683,49
КСОF.3 300-25-180 300 25 485 430 32 30 680 12 180 90 82,6 734,69 962,11
КСОF.3 350-25-180 350 25 550 490 38 33 680 16 180 90 107,7 772,21 1237,23
КСОF.3 400-25-190 400 25 610 550 40 33 720 16 190 95 151,8 831,26 1623,83
КСОF.3 500-25-200 500 25 730 660 48 39 760 20 200 100 219,3 1759,28 2468,29
КСОF.3 600-25-200 600 25 840 770 49 39 735 20 200 100 293,2 2122,48 3433,65
КСОF.3 700-25-210 700 25 960 875 55 45 725 24 210 105 379,8 1837,73 4484,08
КСОF.3 800-25-210 800 25 1075 990 63 45 790 24 210 105 554,2 2237,86 5787,21

Примечание:
1. Возможно изготовление компенсаторов с приварными фланцами, с поворотными фланцами через шайбу или их комбинация.
2. Возможны варианты с другими техническими параметрами.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.
