КСОFp - подробное описание

Компенсатор сильфонный осевой фланцевый через патрубок.
Компенсатор сильфонный осевой фланцевый через патрубки снабжен многослойным сильфоном из нержавеющей стали и приварными фланцами через патрубки.

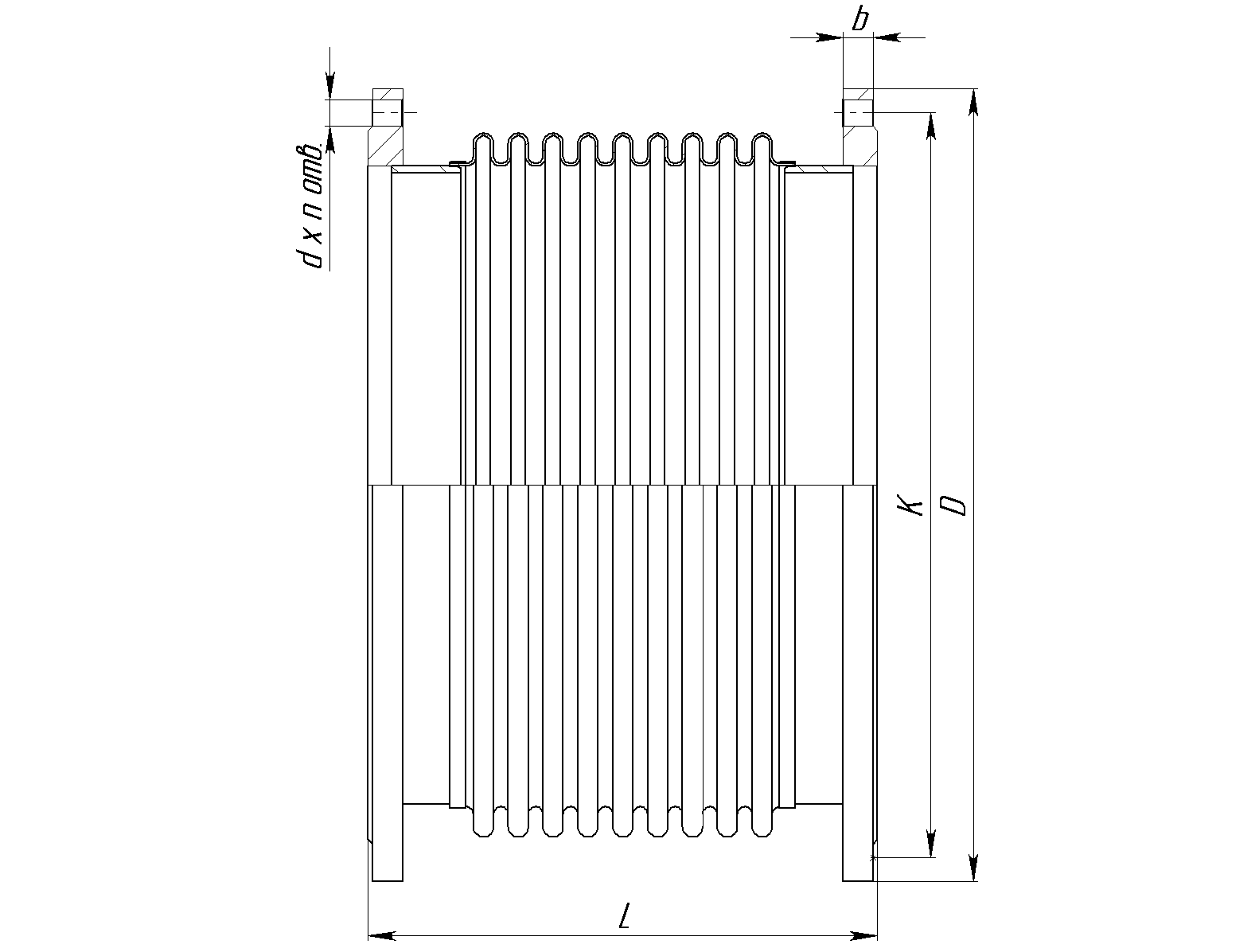

Технические характеристики указаны в таблицах 1 и 2.



0000004 KCOFp

















Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Размеры кол-во отверстий Осевая компенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
DN РN D k b d L Δ ±λ Сλ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

n

мм

mm

мм

mm

кг

kg

Н/мм        N/mm

см2

cm2

КСОFp 65-16-60 65 16 180 145 21 18 265 4 60 30 8,4 288,94 59,99
КСОFp 65-16-70 65 16 180 145 21 18 300 4 70 35 8,5 216,71 59,99
КСОFp 80-16-60 80 16 195 160 21 18 260 4/8 60 30 9,4 219 82,52
КСОFp 80-16-70 80 16 195 160 21 18 300 4/8 70 35 9,6 167,47 82,52
КСОFp 100-16-60 100 16 215 180 23 18 285 8 60 30 11,9 203,85 116,9
КСОFp 100-16-100 100 16 215 180 23 18 350 8 100 50 12,3 143,89 116,9
КСОFp 125-16-60 125 16 245 210 25 18 265 8 60 30 15,7 290,92 154,38
КСОFp 125-16-100 125 16 245 210 25 18 365 8 100 50 20,7 171,13 154,38
КСОFp 150-16-60 150 16 280 240 25 22 285 8 60 30 20,2 396,35 236,42
КСОFp 150-16-100 150 16 280 240 25 22 390 8 100 50 21,6 229,46 236,42
КСОFp 200-16-80 200 16 335 295 27 22 315 12 80 40 29,5 720,29 456,92
КСОFp 200-16-100 200 16 335 295 27 22 380 12 100 50 30,8 523,85 456,92
КСОFp 200-16-160 200 16 335 295 27 22 470 12 160 80 32,8 384,16 456,92
КСОFp 250-16-80 250 16 405 355 28 26 325 12 80 40 42,0 663,97 683,49
КСОFp 250-16-100 250 16 405 355 28 26 370 12 100 50 42,9 531,18 683,49
КСОFp 250-16-160 250 16 405 355 28 26 455 12 160 80 45,3 379,41 683,49
КСОFp 300-16-80 300 16 460 410 28 26 340 12 80 40 50,9 871,67 959,91
КСОFp 300-16-100 300 16 460 410 28 26 405 12 100 50 52,8 653,75 959,91
КСОFp 300-16-180 300 16 460 410 28 26 555 12 180 90 56,8 402,31 959,91
КСОFp 350-16-80 350 16 520 470 30 26 380 16 80 40 63,2 723,51 1234,74
КСОFp 350-16-100 350 16 520 470 30 26 435 16 100 50 66,2 578,81 1234,74
КСОFp 350-16-180 350 16 520 470 30 26 560 16 180 90 69,7 413,44 1234,74
КСОFp 400-16-80 400 16 580 525 34 30 370 16 80 40 90,2 1779,51 1622,40
КСОFp 400-16-100 400 16 580 525 34 30 500 16 100 50 98,0 1067,71 1622,40
КСОFp 400-16-190 400 16 580 525 34 30 560 16 190 95 104,7 889,75 1622,40
КСОFp 500-16-80 500 16 710 650 44 33 510 20 80 40 250,3 1456,69 2463,01
КСОFp 500-16-100 500 16 710 650 44 33 590 20 100 50 167,4 1165,35 2463,01
КСОFp 500-16-200 500 16 710 650 44 33 620 20 200 100 171,5 1059,41 2463,01
КСОFp 600-16-200 600 16 840 770 45 39 640 20 200 100 239,7 2122,48 3433,65
КСОFp 700-16-210 700 16 910 840 47 39 610 24 210 105 265,9 1837,73 4484,08
КСОFp 800-16-210 800 16 1020 950 49 39 670 24 210 105 360,7 2237,86 5787,21
КСОFp 900-16-210 900 16 1120 1050 54 39 690 28 210 105 434,0 2606,63 7241,25
КСОFp 1000-16-220 1000 16 1255 1170 58 45 705 28 220 110 569,1 3321,89 8841,39
КСОFp 1200-16-220 1200 16 1485 1380 71 52 715 32 220 110 880,4 3271,21 12522,48

Примечание:
1. Возможно изготовление компенсаторов с поворотными фланцами или комбинация с приварным и поворотным фланцами.
2. Возможны варианты исполнения с внутренним экраном и защитным кожухом.
3. Возможны варианты с другими техническими параметрами.
4. Расчетный вес компенсатора может отличаться от фактического.
5. Внешний вид конструкции может отличаться.



0000004 KCOFp



















Таблица 2

Условное обозначение Номинальный диаметр Номинальное давление Размеры кол-во отверстий Осевая компенсирующая способность Расчетный вес Расчетная жёсткость Расчетная эффективная площадь
DN РN D k b d L Δ ±λ Сλ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

n

мм

mm

мм

mm

кг

kg

Н/мм        N/mm

см2

cm2

КСОFp 65-25-60 65 25 180 145 21 18 270 8 60 30 8,0 288,94 59,99
КСОFp 65-25-70 65 25 180 145 21 18 300 8 70 35 8,1 216,71 59,99
КСОFp 80-25-70 80 25 195 160 23 18 305 8 70 35 10,4 167,47 82,52
КСОFp 100-25-100 100 25 230 190 25 22 355 8 100 50 14,7 143,89 116,9
КСОFp 125-25-100 125 25 270 220 27 26 395 8 100 50 20,7 171,13 154,38
КСОFp 150-25-100 150 25 300 250 27 26 410 8 100 50 26,6 229,46 236,42
КСОFp 200-25-100 200 25 360 310 29 26 400 12 100 50 38,2 523,85 456,92
КСОFp 200-25-160 200 25 360 310 29 26 490 12 160 80 40,1 384,16 456,92
КСОFp 250-25-160 250 25 425 370 31 30 470 12 160 80 54,9 379,41 683,49
КСОFp 300-25-180 300 25 485 430 32 30 580 16 180 90 73,6 734,69 962,11
КСОFp 350-25-180 350 25 550 490 38 33 590 16 180 90 94,0 772,21 1237,23
КСОFp 400-25-190 400 25 610 550 40 33 620 16 190 95 137,3 831,26 1623,83
КСОFp 500-25-200 500 25 730 660 48 39 670 20 200 100 203,1 1759,28 2468,29
КСОFp 600-25-200 600 25 840 770 49 39 650 20 200 100 262,9 2122,48 3433,65
КСОFp 700-25-210 700 25 960 875 55 45 640 24 210 105 356,4 1837,73 4484,08
КСОFp 800-25-210 800 25 1075 990 63 45 710 24 210 105 524,3 2237,86 5787,21

Примечание:
1. Возможно изготовление компенсаторов с поворотными фланцами или комбинация с приварным и поворотным фланцами.
2. Возможны варианты исполнения с внутренним экраном и защитным кожухом.
3. Возможны варианты с другими техническими параметрами.
4. Расчетный вес компенсатора может отличаться от фактического.
5. Внешний вид конструкции может отличаться.
