Скользящие опоры

Скользящие (направляющие) опоры торговой марки hortum используются для трубопроводов систем отопления, водоснабжения, теплоснабжения и холодоснабжения. Они обеспечивают надежную фиксацию и стабильность труб, предотвращая их деформации и повреждения.

Отсутствие скользящих опор может привести к нарушению соосности трубопровода, что негативно влияет на работу системы. Это способствует ускоренному износу сильфона и сокращает срок службы компенсаторов.

Основные функции скользящих опор:
Фиксация стояка: увеличивают жесткость трубопровода, обеспечивая его прямолинейное удлинение.
Передача усилий: направляют нагрузку от теплового расширения трубопровода на компенсатор, вызывая его сжатие.
Защита от вибраций: минимизируют вибрационное воздействие и предотвращают повреждение труб от внешних нагрузок.

Преимущества скользящих опор hortum:
• Резиновое уплотнение в комплекте;
• Плавное и бесшумное перемещение по направляющим;
• Гибкий монтаж: возможность установки с большим путем перемещения;
• Компактная конструкция: удобство монтажа даже в ограниченном пространстве;
• Износостойкий скользящий "башмак": долговечность и устойчивость к нагрузкам.

Материальное исполнение:

Материал	Сталь Ст.3
Покрытие	Электроцинкование по ГОСТ 9. 307-89

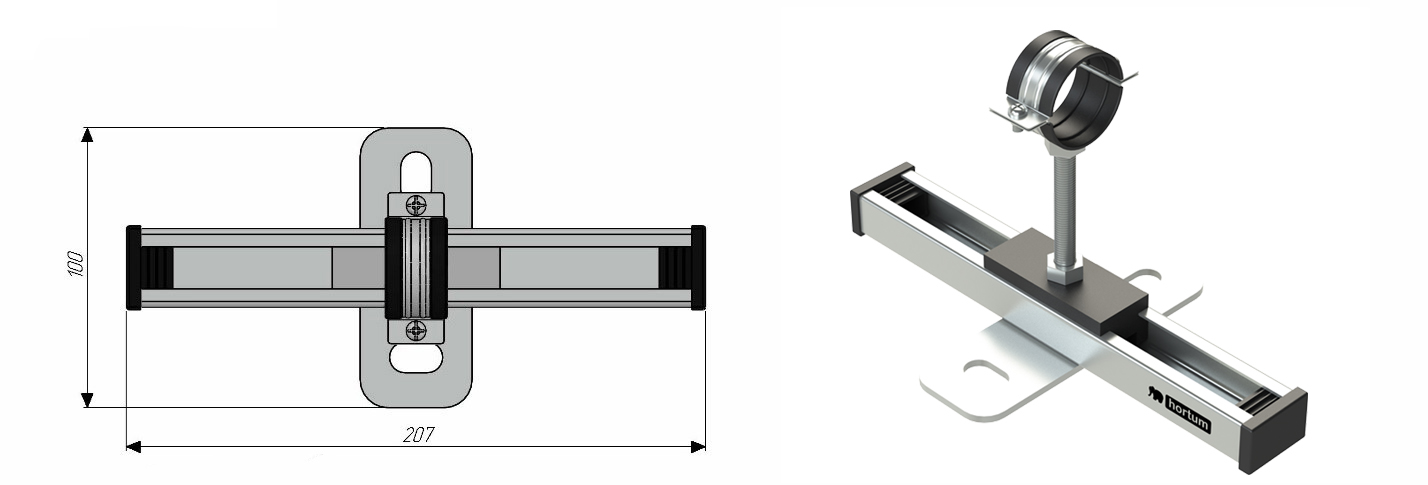

Технические характеристики скользящей опоры одинарной (СО М8) для трубопровода DN 15-50

Обозначение	Для трубопровода DN, мм	Дюймы хомута
СО М8 15 hortum	15	1/2″
СО М8 20 hortum	20	3/4″
СО М8 25 hortum	25	1″
СО М8 32 hortum	32	1 1/4″
СО М8 40 hortum	40	1 1/2″
СО М8 50 hortum	50	2″

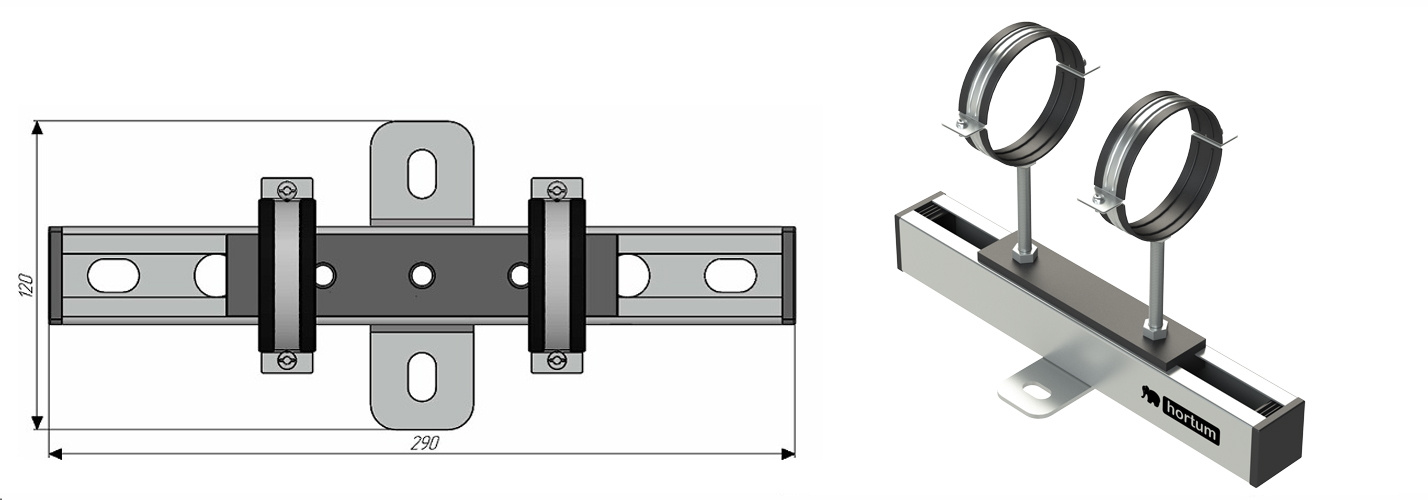

Технические характеристики скользящей опоры двойной (СО М10) для трубопровода DN 65-125

Обозначение	Для трубопровода DN, мм	Дюймы хомута
СО М10 65 hortum	65	2 1/2″
СО М10 80 hortum	80	3″
СО М10 100 hortum	100	4″
СО М10 125 hortum	125	5″

Обращаем Ваше внимание!
Скользящие направляющие опоры монтируются в стену с помощью анкеров.

Максимальная рекомендуемая нагрузка на скользящую опору 1000 Н.
Все работы по монтажу и обслуживанию скользящих опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект.
Инженеры-конструкторы завода помогают с расстановкой сильфонных компенсаторов, скользящих и неподвижных опор, а также оказывают техническую поддержку на всех этапах эксплуатации.
