КСУ-Г/F 65-150 - подробное описание

КСУ-Г/F 65-150 - компенсатор антивибрационный для газовых горелок, с фланцевым соединением

Технические характеристики указаны в таблице 1.

Материальное исполнение:

Материал сильфона:	AISI 321
Материал обечаек:	нержавеющая сталь
Материал кольца:	нержавеющая сталь
Материал фланцев:	углеродистая сталь

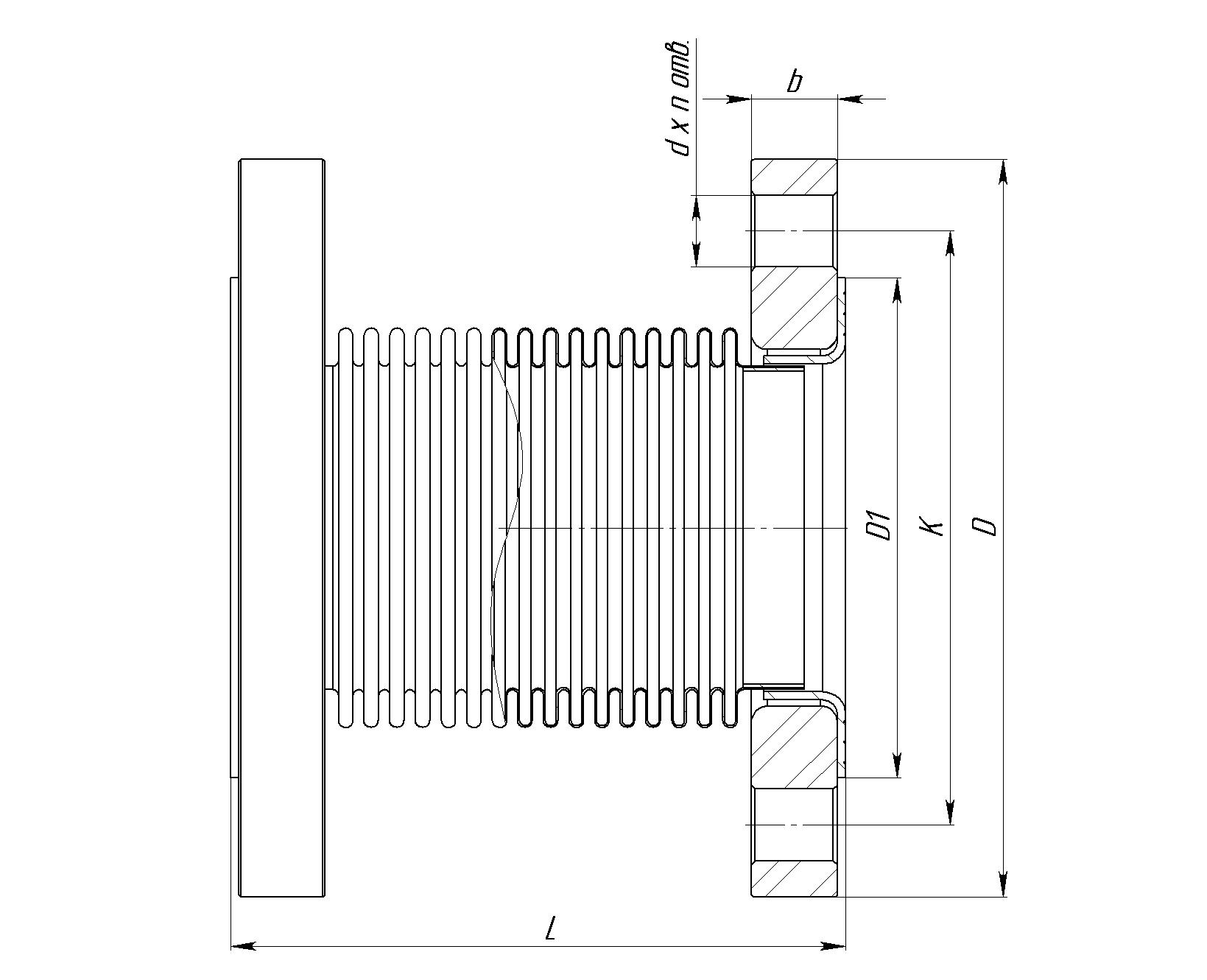

003 KCY G F

Таблица 1

Модель	Фланцевые соединения	Р, рабочее	Р, пробное (при 20°С)	Тем-ра	Осевая компенсация	Боковая	Угловая	Осевая жёсткость	L	Параметры фланцев
Модель	ГОСТ 33259-2015	Бар	Бар	С	±h (мм)	±e (мм)	±a (мм)	H/мм	мм	D (мм)	D1 (мм)	D2 (мм)	b (мм)	d (мм) x n
КСУ-Г/F 65-3-40-20-40	Dn65 Pn16	3	4,5	60	±20	±10	±20	61,04	150	180	120	145	21	18 х 4
КСУ-Г/F 80-3-40-20-40	Dn80 Pn16	3	4,5	60	±20	±10	±20	49,91	160	195	133	160	21	18 х 4
КСУ-Г/F 100-3-40-20-40	Dn100 Pn16	3	4,5	60	±20	±10	±20	43,13	170	215	158	180	23	18 х 8
КСУ-Г/F 125-3-50-8-8	Dn125 Pn16	3	4,5	60	±25	±4	±4	48,36	240	245	184	210	25	18 х 8
КСУ-Г/F 150-3-50-8-8	Dn150 Pn16	3	4,5	60	±25	±4	±4	65,36	240	280	212	240	25	22 х 8
