КСУ-Г/P 15-50 - подробное описание

КСУ-Г/Р 15-50 - компенсатор антивибрационный для газовых горелок, с резьбовым соединением, с патрубками из углеродистой стали

Для проектировщиков разработана BIM-модель данного компенсатора для работы в Autodesk Revit.
BIM-модели содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции. Используя их проектировщик получает: удобство подбора, сокращение срока проектирования.
Качественное проектирование - залог успеха монтажных работ!

Скачивайте каталог Bim-моделей компенсаторов Hortum на сайте завода-изготовителя во вкладке Bim-модели Revit

Данная продукция победитель в Региональных конкурсах «Лучшие товары и услуги Республики Татарстан» 2021г. и «100 лучших товаров России» 2021г.

Технические характеристики указаны в таблице 1.

Материальное исполнение:

Материал сильфона:	AISI 304L
Материал патрубков*:	углеродистая сталь, нержавеющая сталь
Материал обечаек:	нержавеющая сталь

* Возможно изготовление с нержавеющими патрубками.

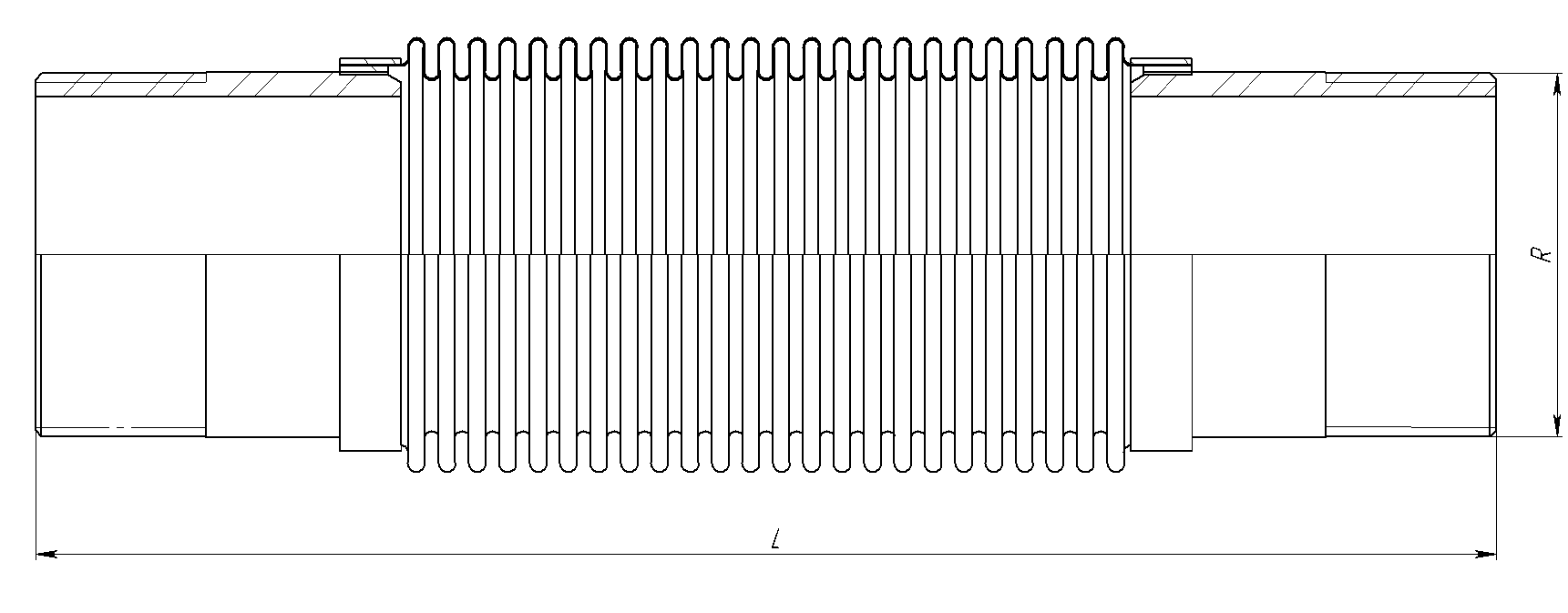

001 KCY G!P

Таблица 1

Модель	Резьбовые соединения	Р, рабочее	Р, пробное (при 20ºС)	Тем-ра	Осевая компенсация	Боковая	Угловая	Осевая жёсткость	L	A
Модель	ГОСТ 6357-81	Бар	Бар	С	±h (мм)	±e (мм)	±a (мм)	H/мм	мм	мм
КСУ-Г/Р 15-3-20-10-70	R ½"	3	4,5	60	±10	±5	±35	19,34	170	18
КСУ-Г/Р 20-3-20-10-60	R ¾"	3	4,5	60	±10	±5	±30	19,34	180	18
КСУ-Г/Р 25-3-20-12-50	R 1"	3	4,5	60	±10	±6	±25	14	200	22
КСУ-Г/Р 32-3-24-20-70	R 1 ¼"	3	4,5	60	±12	±10	±35	17,91	220	24
КСУ-Г/Р 40-3-30-20-70	R 1 ½"	3	4,5	60	±15	±10	±35	19,45	240	24
КСУ-Г/Р 50-3-30-20-60	R 2"	3	4,5	60	±15	±10	±30	24,92	240	28
