Антивибрационные и компенсирующие соединения подходят для установки на подающую линию газовых и комбинированных горелок:
• Резьбовые соединения у компенсаторов: КСУ-Г/Р, КСУ-Г/Р-Н.
• Фланцевое соединение у компенсатора: KCY-Г/F.
Фланцы легко устанавливаются. Так как они вращающиеся, их отверстия можно выровнять с отверстиями ответных фланцев, предотвращая нежелательное скручивание гофрированной трубки.

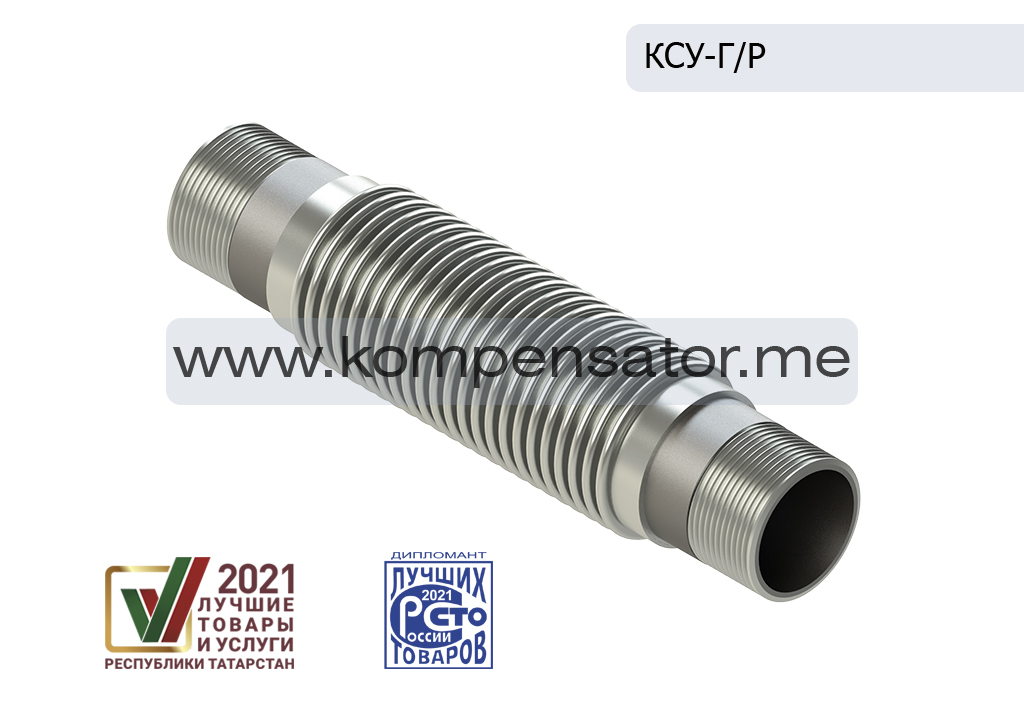

Технические требования антивибрационного компенсатора для газовых горелок КСУ-Г/Р:
| Материал сильфона: |
AISI 304L |
| Материал патрубков: |
углеродистая сталь, нержавеющая сталь |
| Материал обечаек: |
нержавеющая сталь |
Технические требования антивибрационного компенсатора для газовых горелок КСУ-Г/Р-Н:
| Материал сильфона: |
AISI 304L |
| Материал патрубков: |
нержавеющая сталь |
| Тип резьбы: |
коническая R |
| Материал обечаек: |
нержавеющая сталь |

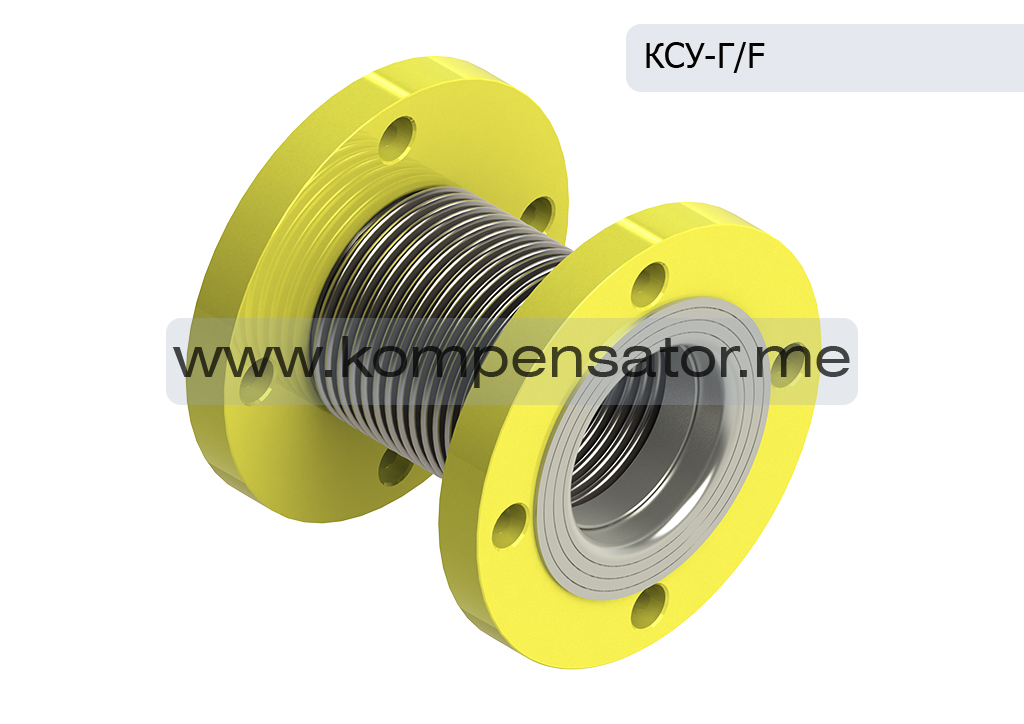

Технические требования антивибрационного компенсатора для газовых горелок KCY-Г/F:
| Материал сильфона: |
AISI 321 |
| Материал обечаек: |
нержавеющая сталь |
| Материал кольца: |
нержавеющая сталь |
| Материал фланцев: |
углеродистая сталь |
Установка антивибрационных компенсаторов для газовых горелок.
Компенсаторы могут быть установлены в любом положении. Для установки резьбовых типов рекомендуется использовать один общий трубный ключ и один контрключ.
Избегайте скручивания гофрированной трубки.
Перед установкой проверьте, чтобы показатели осевого, углового, бокового отклонения трубки находилисиь в пределах максимальных значений, показанных в таблице, принимая во внимание точно рассчитанное термическое расширение труб. Фактор давления важен во избежание деформации соединения, поэтому на трубы рекомендуется устанавливать плавно скользящие опоры, фиксируемые к полу или стене.
Внимание!
Все работы по установке и экплуатации должны быть выполнены только квалифицированными специалистами.
