Компенсатор сильфонный поворотный шарнирного типа


Для предотвращения разрушения основных компонентов трубопроводной магистрали требуется использовать дополнительные устройства и компоненты защиты, в том числе компенсатор поворотный или КП.


Где используется компенсатор
По своим характеристикам, это растяжимое специальное устройство, применяемое для возможного температурного расширения трубопроводного участка. При помощи устройства можно выровнять возникающую несоосность, характерную для трубопроводных конструкций, вследствие неправильного монтажа на начальном этапе работы. Наибольшую эффективность компенсатор поворотный показал на участках трубопроводных магистралей, имеющие меньшие характеристики скачкообразного явления для давления и возможных рабочих температур. Кроме этого, главная суть КП заключается в компенсационном гашении угловых отклонений, которые могут быть в осевом компенсаторе, в том числе при минимальных отклонениях по угловым показателям. Непосредственная конструкция компенсатора поворотного полностью исключает появление осевого растяжения, а также предотвращает сжатие и сдвиг. Принцип действия основан на встроенных ограничительных и направляющих конструкций тяг, относительно шарнирам. Таким образом, можно добиться отличных показателей в условиях возможного углового отклонения.

Основные цели применения КП
Согласно техническим стандартам на продукцию, установлены основные цели применения технологического узла:
  • Гашение возможных температурных изменений на всем протяжении рабочей длины трубопровода.
  • Снятие проявлений по вибрационным нагрузкам и полное обеспечение герметизации участка узла трубопроводной магистрали.
  • Предотвращение возможной деформации или разрушения трубопроводной магистрали.
  • Гашение проявления несоосности для видимых соединений трубопроводной магистрали.
Кроме этого, согласно техническим стандартам, установлены условия возможной эксплуатации КП:
  • Допустимая рабочая среда – газ, нефтепродукты, паровой материал, жидкость, и неагрессивная среда.
  • Предельно допустимая рабочая среда для КП - PN до 125 кг/см2.
  • Диапазон рабочей среды для материала трубопроводной магистрали – от -260 С до +800С.
Помимо этого, согласно техстандартам предусмотрены следующие требования для выпуска продукции:
  • Общее количество отделений секции – одна или две группы.
  • Типовое исполнение оборудования – с встроенным защитным кожухом, а также на основе внутреннего экрана.
  • Сильфон, изготовлен из нержавеющей высококачественной стали определённых марок, в том числе сталь 08Х18Н10Т, 12Х18Н10Т.
  • Патрубок и фланец, аналогичные марки стали, а также Ст20.
  • Кожух – идентичные марки стали для патрубка и фланца.
  • Вариант исполнения соединения – фланцевый вариант, резьбовой или под сварку технологическим оборудованием.
  • Допустимый диаметр исполнения – по DIN от 15мм до 10 тысяч мм.
Как правильно заказать продукцию
Вы можете позвонить менеджеру нашей компании и уточнить детали заказа. Кроме этого, мы изготавливаем продукцию с учётом индивидуальных требований заказчика. Если у вас ест собственное Техническое Задание, мы внимательно изучим ваши требования и укажем дальнейшие условия сотрудничества. Вы можете связаться с менеджером в режиме онлайн и решить оперативно вопросы взаимовыгодного сотрудничества. Срок исполнения заказа составляет от 15 минут и до 15 дней в зависимости от наличия продукции на складе и прочих характеристик. Товар доставляется как по России, так и в страны СНГ и Таможенного Союза. Все продукция сертифицирован и соответствует российскому ГОСТ и техрегламента Таможенного союза.

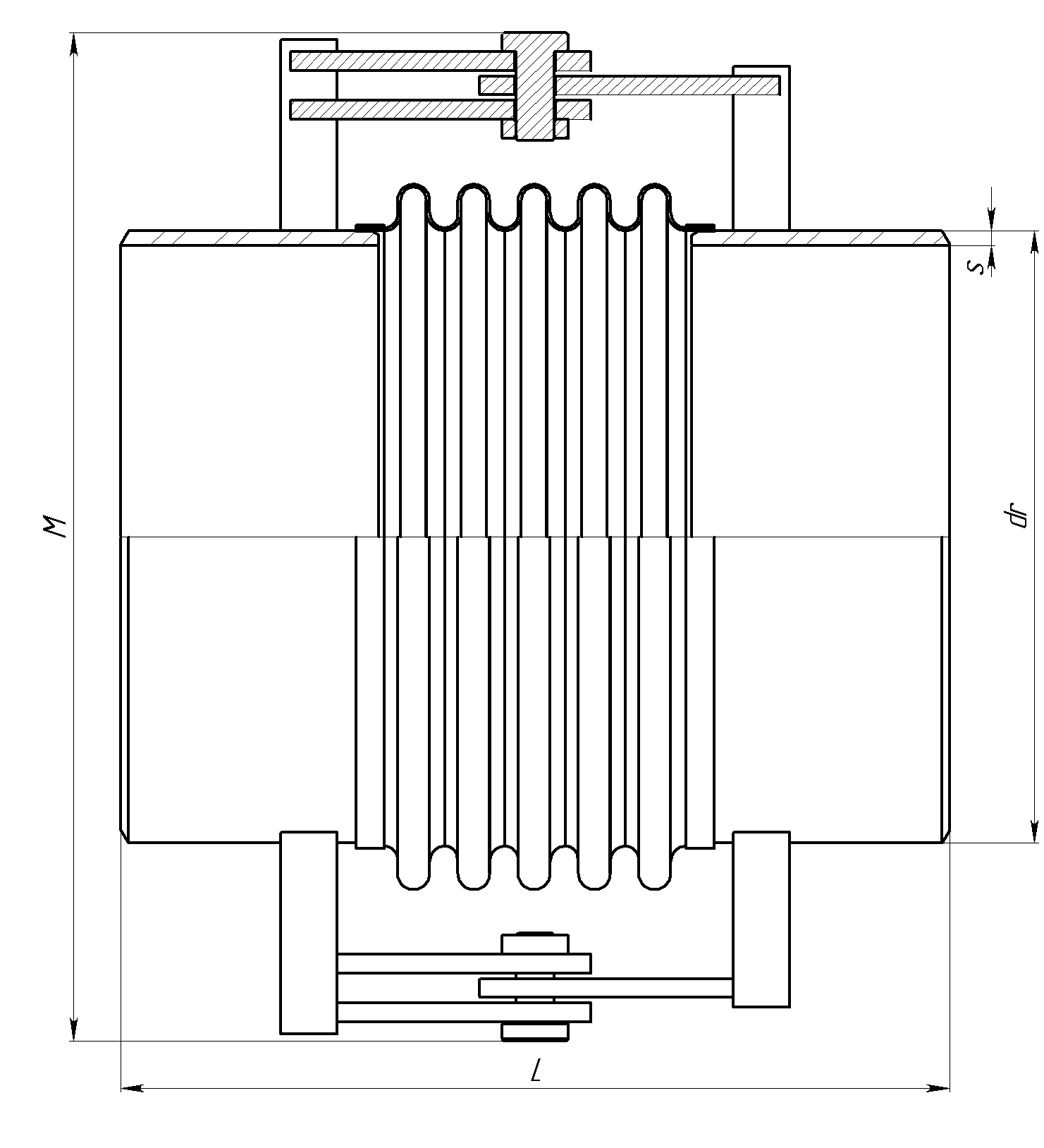

Технические характеристики указаны в таблицах 1 и 2.

0000001 KCPW





























Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Размеры Расчетный вес Расчетная жёсткость, С

Расчетная эффективная площадь

DN РN dr s M L (мм)

кг

kg

Нмм/град

Nmm/deg

Sэф
Kомпенсирующая способность: поворот (z)

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

γ=+/-2 (град) γ=+/-5 (град) γ=+/-10 (град) γ=+/-2 (град) γ=+/-5 (град) γ=+/-10 (град) γ=+/-2 (град) γ=+/-5 (град) γ=+/-10 (град)

см2

cm2

КСPW 32 32 16 42,2 3,2 По запросу заказчика 180 215 240 2,2 2,3 2,4 12,75 20,41 40,81 16,33
КСPW 40 40 16 48,3 3,5 180 215 240 2,3 2,4 2,5 18,86 30,18 60,36 22,15
КСPW 50 50 16 57 3,5 190 220 250 4,1 4,3 4,4 32,40 51,84 103,67 32,57
КСPW 65 65 16 76 4,0 215 245 270 5,8 6,1 6,3 221,38 311,31 622,62 59,99
КСPW 80 80 16 89 4,0 225 250 280 6 6,4 6,7 266,07 374,16 748,31 82,52
КСPW 100 100 16 108 4,0 225 250 280 6,8 7,2 7,5 257,67 362,35 724,69 116,9
КСPW 125 125 16 133 5,0 220 240 265 7,5 7,7 8 390,43 549,05 1098,09 154,38
КСPW 150 150 16 159 5,0 220 240 265 8,5 8,9 9,3 946,05 1330,39 2660,78 236,42
КСPW 200 200 16 219 8,0 240 300 370 12,4 14,3 16,5 1477,42 2077,63 4155,25 456,92
КСPW 250 250 16 273 8,0 245 280 360 15,4 16,8 20,2 2104,15 2958,96 3787,46 683,49
КСPW 300 300 16 325 8,0 330 370 440 21,5 23,3 26,8 1146,74 1834,79 3669,57 959,91
КСPW 350 350 16 377 7,0 335 380 440 25,3 27,7 31,2 1817,84 2908,54 5817,09 1234,74
КСPW 400 400 16 426 9,0 350 410 490 31,5 35,7 41,4 3904,44 6247,44 12949,22 1622,40
КСPW 500 500 16 530 8,0 410 480 640 55,1 62 78,2 5244,99 8391,99 16783,98 2463,01
КСPW 600 600 16 630 10,0 420 460 590 86,3 92,8 111 12909,75 20655,60 41311,65 3433,65
КСPW 700 700 16 720 10,0 440 470 610 113 120 144,7 12715,97 20345,55 40691,10 4484,08
КСPW 800 800 16 820 12,0 460 490 630 142 150,2 182 17481,13 27969,81 55939,62 5787,21
КСPW 900 900 16 920 14,0 490 530 670 183,1 195 235 18995,44 30392,71 60785,42 7241,25
КСPW 1000 1000 16 1020 14,0 520 570 730 204 219,2 269 30213,96 48342,34 96684,67 8841,39
КСPW 1200 1200 16 1220 16,0 550 600 650 299,4 322,8 346,6 40264,88 64423,81 128847,63 12546,29

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.
5. Расчетная жёсткость компенсатора может отличаться от фактической.

0000001 KCPW































Таблица 2

Условное обозначение Номинальный диаметр Номинальное давление Размеры Расчетный вес Расчетная жёсткость, С

Расчетная эффективная площадь

DN РN dr s M L (мм)

кг

kg

Нмм/град

Nmm/deg

Sэф
Kомпенсирующая способность: поворот (z)

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

γ=+/-2 (град) γ=+/-5 (град) γ=+/-10 (град) γ=+/-2 (град) γ=+/-5 (град) γ=+/-10 (град) γ=+/-2 (град) γ=+/-5 (град) γ=+/-10 (град)

см2

cm2

КСPW 32 32 25 42,2 3,2 По запросу заказчика 180 215 240 2,2 2,3 2,4 12,75 20,41 40,81 16,33
КСPW 40 40 25 48,3 3,5 180 215 240 2,3 2,4 2,5 18,86 30,18 60,36 22,15
КСPW 50 50 25 57 3,5 190 220 250 4,1 4,3 4,4 32,40 51,84 103,67 32,57
КСPW 65 65 25 76 4,0 225 255 280 5,8 6,1 6,3 221,38 311,31 622,62 59,99
КСPW 80 80 25 89 4,0 235 260 290 6 6,4 6,7 266,07 374,16 748,31 82,52
КСPW 100 100 25 108 4,0 240 265 295 6,8 7,2 7,5 257,67 362,35 724,69 116,9
КСPW 125 125 25 133 5,0 235 250 275 7,5 7,7 8 390,43 549,05 1098,09 154,38
КСPW 150 150 25 159 5,0 235 250 275 8,5 8,9 9,3 946,05 1330,39 2660,78 236,42
КСPW 200 200 25 219 8,0 250 320 380 12,4 14,3 16,5 1477,42 2077,63 4155,25 456,92
КСPW 250 250 25 273 8,0 255 290 370 15,4 16,8 20,2 2104,15 2958,96 3787,46 683,49
КСPW 300 300 25 325 8,0 345 385 455 23,2 25,8 29,1 2045,14 3272,23 6544,46 962,11
КСPW 350 350 25 377 7,0 350 395 455 27,1 29,8 33,4 3305,32 5288,51 10577,03 1237,23
КСPW 400 400 25 426 9,0 370 420 505 34,2 38,1 44,4 3177,30 5083,68 10167,36 1623,83
КСPW 500 500 25 530 8,0 425 500 660 62,6 71,1 88,3 8461,43 13538,29 27076,58 2468,29
КСPW 600 600 25 630 10,0 440 480 610 86,3 92,8 111 12909,75 20655,60 41311,65 3433,65
КСPW 700 700 25 720 10,0 455 485 625 113 120 144,8 12715,97 20345,55 40691,10 4484,08
КСPW 800 800 25 820 12,0 475 500 645 142 150,2 181,6 17481,13 27969,81 55939,62 5787,21
КСPW 900 900 25 920 14,0 510 545 685 194,8 224,6 235,1 18995,44 30392,71 60785,42 7241,25
КСPW 1000 1000 25 1020 14,0 540 585 745 203,8 219,3 269 30213,96 48342,34 96684,67 8841,39
КСPW 1200 1200 25 1220 16,0 580 630 680 313,6 337,1 360,8 40264,88 64423,81 128847,63 12546,29

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.
5. Расчетная жёсткость компенсатора может отличаться от фактической.
