КСРК - подробное описание

Компенсатор сильфонный поворотный карданного типа
Технические характеристики указаны в таблицах 1 и 2.

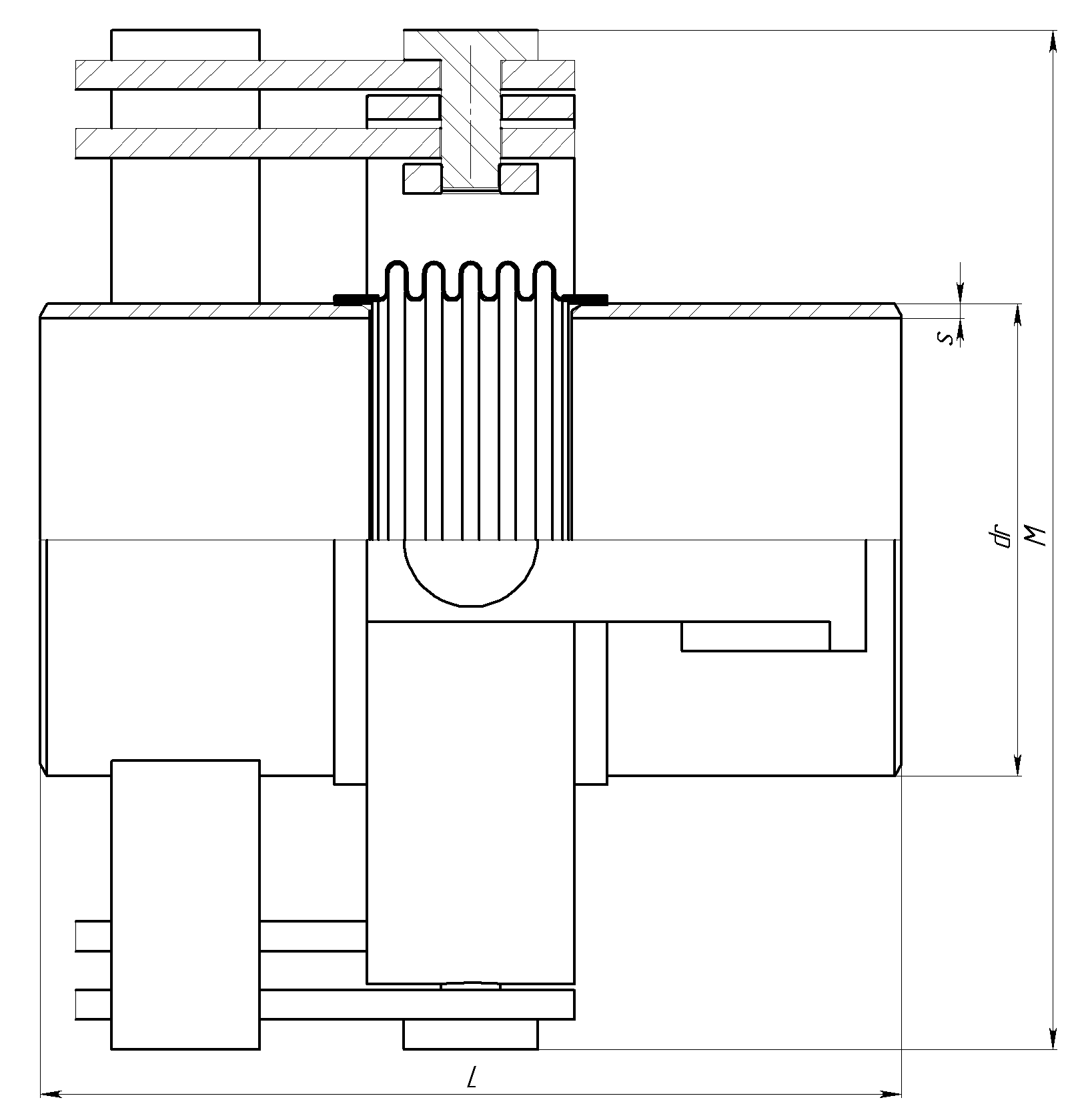

0000002 KCPK



























Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Размеры Расчетный вес Расчетная жёсткость, С

Расчетная эффективная

площадь

DN РN dr s M L (мм)

кг

kg

Нмм/град

Nmm/deg

Sэф
Kомпенсирующая способность: поворот (z)

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

γ =+/-2 (град) γ=+/-5 (град) γ =+/-10 (град) γ =+/-2 (град) γ=+/-5 (град) γ =+/-10 (град) γ =+/-2 (град) γ=+/-5 (град) γ =+/-10 (град)

см2

cm2

КСРК 32 32 16 42,2 3,2 По запросу заказчика 180 215 240 3,2 3,3 3,4 12,75 20,41 40,81 16,33
КСРК 40 40 16 48,3 3,5 180 215 240 3,3 3,4 3,5 18,86 30,18 60,36 22,15
КСРК 50 50 16 57 3,5 190 220 250 6,4 6,6 6,8 32,40 51,84 103,67 32,57
КСРК 65 65 16 76 4,0 215 245 270 8,9 9,2 9,4 221,38 311,31 622,62 59,99
КСРК 80 80 16 89 4,0 225 250 280 9,4 9,8 10 266,07 374,16 748,31 82,52
КСРК 100 100 16 108 4,0 225 250 280 10,6 11 11,3 257,67 362,35 724,69 116,9
КСРК 125 125 16 133 5,0 220 240 265 11,7 12,1 12,4 390,43 549,05 1098,09 154,38
КСРК 150 150 16 159 5,0 220 240 265 13,2 13,6 14 946,05 1330,39 2660,78 236,42
КСРК 200 200 16 219 8,0 240 300 370 17,8 20 22,1 1477,42 2077,63 4155,25 456,92
КСРК 250 250 16 273 8,0 245 280 360 21,9 23,4 27 2104,15 2958,96 3787,46 683,49
КСРК 300 300 16 325 8,0 330 370 440 38,2 40,2 43,8 1146,74 1834,79 3669,57 959,91
КСРК 350 350 16 377 7,0 335 380 440 43,7 46 49,5 1817,84 2908,54 5817,09 1234,74
КСРК 400 400 16 426 9,0 350 410 490 53,3 57,5 63,4 3904,44 6247,44 12949,22 1622,40
КСРК 500 500 16 530 8,0 410 480 640 94,3 101,5 178 5244,99 8391,99 16783,98 2463,01
КСРК 600 600 16 630 10,0 420 460 590 144,3 151,8 162,6 12909,75 20655,60 41311,65 3433,65
КСРК 700 700 16 720 10,0 440 470 610 190,1 198 223,8 12715,97 20345,55 40691,10 4484,08
КСРК 800 800 16 820 12,0 460 490 630 254,7 264 296,7 17481,13 27969,81 55939,62 5787,21
КСРК 900 900 16 920 14,0 490 530 670 302,6 315,2 356,7 18995,44 30392,71 60785,42 7241,25
КСРК 1000 1000 16 1020 14,0 520 570 730 330,3 350,4 397,2 30213,96 48342,34 96684,67 8841,39
КСРК 1200 1200 16  1220  16,0  550  600  650  299,4 322,8 346,6  40264,88 64423,81 128847,63 12546,29

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.
5. Расчетная жёсткость компенсатора может отличаться от фактической.

0000002 KCPK





























Таблица 2

Условное обозначение Номинальный диаметр Номинальное давление Размеры Расчетный вес Расчетная жёсткость, С

Расчетная эффективная

площадь

DN РN dr s M L (мм)

кг

kg

Нмм/град

Nmm/deg

Sэф
Kомпенсирующая способность: поворот (z)

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

γ =+/-2 (град) γ=+/-5 (град) γ =+/-10 (град) γ =+/-2 (град) γ=+/-5 (град) γ =+/-10 (град) γ =+/-2 (град) γ=+/-5 (град) γ =+/-10 (град)

см2

cm2

КСРК 32 32 25 42,2 3,2 По запросу заказчика 180 215 240 3,2 3,3 3,4 12,75 20,41 40,81 16,33
КСРК 40 40 25 48,3 3,5 180 215 240 3,3 3,4 3,5 18,86 30,18 60,36 22,15
КСРК 50 50 25 57 3,5 190 220 250 6,4 6,6 6,8 32,40 51,84 103,67 32,57
КСРК 65 65 25 76 4,0 225 255 280 8,9 9,2 9,4 221,38 311,31 622,62 59,99
КСРК 80 80 25 89 4,0 235 260 290 9,4 9,8 10 266,07 374,16 748,31 82,52
КСРК 100 100 25 108 4,0 240 265 295 10,6 11 11,3 257,67 362,35 724,69 116,9
КСРК 125 125 25 133 5,0 235 250 275 11,7 12,1 12,4 390,43 549,05 1098,09 154,38
КСРК 150 150 25 159 5,0 235 250 275 13,2 13,6 14 946,05 1330,39 2660,78 236,42
КСРК 200 200 25 219 8,0 250 320 380 17,8 20 22,1 1477,42 2077,63 4155,25 456,92
КСРК 250 250 25 273 8,0 255 290 370 21,9 23,4 27 2104,15 2958,96 3787,46 683,49
КСРК 300 300 25 325 8,0 345 385 455 39,9 42,1 46 2045,14 3272,23 6544,46 962,11
КСРК 350 350 25 377 7,0 350 395 455 45,6 48,1 51,8 3305,32 5288,51 10577,03 1237,23
КСРК 400 400 25 426 9,0 370 420 505 56 60 66,4 3177,30 5083,68 10167,36 1623,83
КСРК 500 500 25 530 8,0 425 500 660 102 110,8 128,4 8461,43 13538,29 27076,58 2468,29
КСРК 600 600 25 630 10,0 440 480 610 136,8 143,9 162,6 12909,75 20655,60 41311,65 3433,65
КСРК 700 700 25 720 10,0 455 485 625 190,8 198,3 223,8 12715,97 20345,55 40691,10 4484,08
КСРК 800 800 25 820 12,0 475 500 645 254,7 264,1 296,8 17481,13 27969,81 55939,62 5787,21
КСРК 900 900 25 920 14,0 510 545 685 302,6 315,3 256,7 18995,44 30392,71 60785,42 7241,25
КСРК 1000 1000 25 1020 14,0 540 585 745 330,3 350,5 397 30213,96 48342,34 96684,67 8841,39
КСРК 1200 1200 25 1220 16,0 550 600 650 299,4 322,8 346,6 40264,88 64423,81 128847,63 12546,29

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.
5. Расчетная жёсткость компенсатора может отличаться от фактической.
