2КССРК - подробное описание

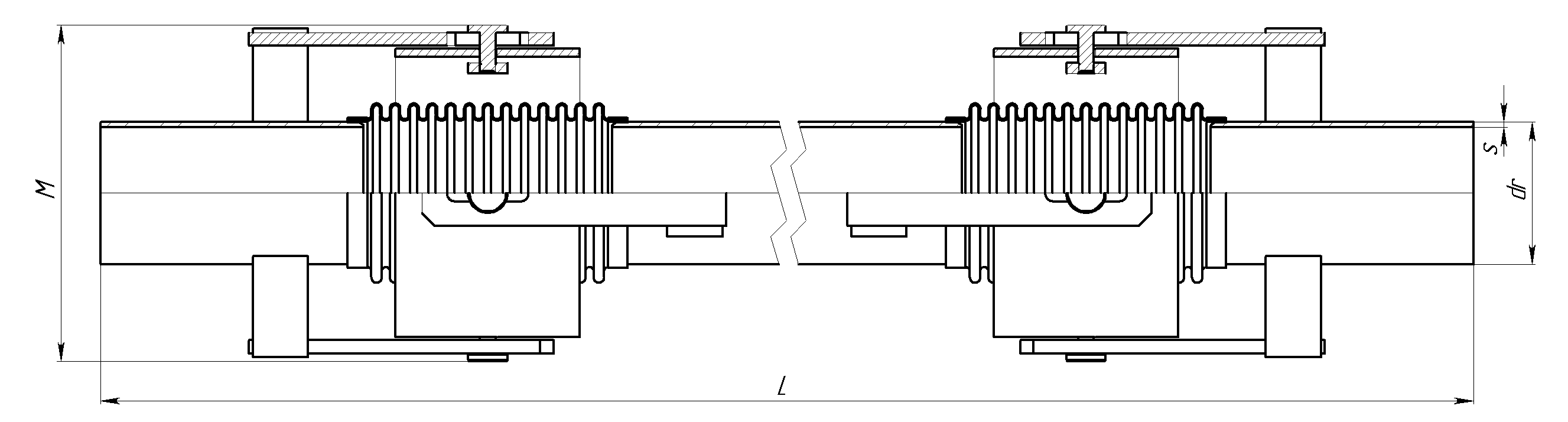

Двухсекционный компенсатор сильфонный сдвигово-поворотный карданного типа под приварку.

Технические характеристики указаны в таблицах 1 и 2.

0000002 KCPK











 Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Размеры Расчетный вес Расчетная жёсткость

Расчетная эффективная

площадь

  DN   РN   dr s M L (мм)

кг

kg

Kомпенсирующая способность: сдвиг - y (мм) поворот - z (мм)    Sэф

 у=100

z=100

у=200

z=200

 у=300

z=300

Kомпенсирующая способность: сдвиг - y (мм)

поворот - z (мм)

Сдвиг

 Поворот Сдвиг   Поворот Сдвиг  Поворот
 Сб Сy   Сб Сy   Сб  Сy

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

у=100 z=100 у=200 z=200 у=300 z=300 у=100 z=100 у=200 z=200 у=300 z=300 Н/мм N/mm

Нмм/град

Nmm/deg

Н/мм N/mm

Нмм/град

Nmm/deg

Н/мм N/mm

Нмм/град

Nmm/deg

см2

cm2

2КССРК 65 65 16 76 4,0 по запросу заказчика  770 970 1220  16,4 17,8   19,6 3,61  7,94  1,64   8,64 0,82  8,05   59,99
2КССРК 80 80 16 89 4,0 820 1020 1250  18 19,7  21,6  3,61 8,16 1,75  10,3  0,96 9,23  82,52
2КССРК 100 100 16 108 4,0 820 1020 1280  26 28  30,7  5,15 11,02  2,46  13,92 1,25 12,1  116,9
2КССРК 125 125 16 133 5,0 950 1150 1460  30,9  33,4 37,3  7,09   15,31 3,64   19,22  1,75  16,69  154,38
2КССРК 150 150 16 159 5,0 950 1150 1460  36,3 39,7 45  14,08   28,11  7,08 35,30  3,35  30,65   236,42
2КССРК 200 200 16 219 8,0 1120 1340 1690   57,3 63,9 74,9  27,93 70,32 15,20  82,27 7,54 74,49  456,92
2КССРК 250 250 16 273 8,0 1120 1340 1690  76,1 86,1  102  49,49 120,02  26,07 137,90  12,61 122,82 683,49
2КССРК 300 300 16 325 8,0 1300 1500 1700 115,8  126,7  137,6 52,67 115,87 31,18 150,40  20,55 173,96 959,91
2КССРК 350 350 16 377 7,0 1300 1500 1700 133,2 145,9  158,6 70,67 164,84  42,34 213,98  28,13 247,53 1234,74
2КССРК 400 400 16 426 9,0 1500 1700 1900 134,2 178,7 192,7 125,25  308,19 82,53  452,40  58,41 556,57  1622,40
2КССРК 500 500 16 530 8,0 1500  1700 1900 262 282,4 302,8 225,03 511,05 146,21 750,09  102,45  922,73  2463,01
2КССРК 600 600 16 630 10,0 1700 1900  2100  390,3 416,1 441,8 471,60  1193,82 317,46 1775,12  227,97 1984,04  3433,65
2КССРК 700 700 16 720 10,0 1900 2100 2300  555,6 588,6  621,6 342,24 1051,55  243,65 1367,85 182,15 1609,99 4484,08
2КССРК 800 800 16 820 12,0 2100 2300 2500  751,2 790  829 434,74 1109,04 319,55 1625,65 244,62  2031,13  5787,21
2КССРК 900 900 16 920 14,0 2300 2500  2700 995  1050  1104  524,81  1553,41  398,99  2304,50  313,44  2906,89  7241,25
2КССРК 1000 1000 16 1020 14,0 2500 2700 2900 1132  1191,6  1252,3  751,70  2341,94 577,38  3486,23  457,22 3779,66  8841,39
2КССРК 1200 1200 16  1220  16,0 2700 2900 3100  1788,7  1883,7  1978,8  785,56  2715,83 614,96 3253,86  494,37  4431,36  12546,29

Примечание:



Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.
5. Расчетная жёсткость компенсатора может отличаться от фактической.
6. Возможны варианты с услиенным карданом.



0000002 KCPK











 Таблица 2

Условное обозначение Номинальный диаметр Номинальное давление Размеры Расчетный вес Расчетная жёсткость

Расчетная эффективная

площадь

  DN   РN   dr s M L (мм)

кг

kg

Kомпенсирующая способность: сдвиг - y (мм) поворот - z (мм)    Sэф

 у=100

z=100

у=200

z=200

 у=300

z=300

Kомпенсирующая способность: сдвиг - y (мм)

поворот - z (мм)

Сдвиг

 Поворот Сдвиг   Поворот Сдвиг  Поворот
 Сб Сy   Сб Сy   Сб  Сy

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

у=100 z=100 у=200 z=200 у=300 z=300 у=100 z=100 у=200 z=200 у=300 z=300 Н/мм N/mm

Нмм/град

Nmm/deg

Н/мм N/mm

Нмм/град

Nmm/deg

Н/мм N/mm

Нмм/град

Nmm/deg

см2

cm2

2КССРК 65 65 25 76 4,0 по запросу заказчика  790 990 1240  16,5 17,9 19,7 3,29 7,65 1,54 8,41 0,79  7,36  59,99
2КССРК 80 80 25 89 4,0 840 1040 1270  18,2 19,9 21,8 3,31 7,88 1,65 10,04 0,92  9,04 82,52
2КССРК 100 100 25 108 4,0 840 1040 1300  26,2 28,2 30,9 4,72 10,64 2,31 13,57 1,19  11,87 116,9
2КССРК 125 125 25 133 5,0 970 1170 1480  31,1 33,6 37,6 6,56 14,82 3,44 18,76 1,69 16,40  154,38
2КССРК 150 150 25 159 5,0 970 1170 1480  36,6 40 45,3 12,99 27,22 6,68 34,45 3,22  30,11  236,42
2КССРК 200 200 25 219 8,0 1140 1360 1710   57,9 64,5 75,5 26,21 68,56 14,50 80,66 7,30  73,40  456,92
2КССРК 250 250 25 273 8,0 1140 1360 1710 77 87 103 46,27 116,77 24,81 135,03 12,18 120,95 683,49
2КССРК 300 300 25 325 8,0 1330 1530 1730 120,1 131,1 142 84,36 200,16 51,44 262,60 33,94 276,06 962,11
2КССРК 350 350 25 377 7,0 1330 1530 1730 133,9 146,6 159,3 123,44 298,37 75,11 389,75 50,40 411,62 1237,23
2КССРК 400 400 25 426 9,0 1550 1750 1950 171,8 186,2 200,6 122,54 288,18 80,11 423,03 56,39  468,39  1623,83
2КССРК 500 500 25 530 8,0 1550 1750 1950 283,8 304,4 324,7 337,97 811,17 223,88 1199,53 158,98 1335,30  2468,29
2КССРК 600 600 25 630 10,0 1770 1970  2170 401,1 426,9 452,6 406,96 1124,21 280,96 1445,48 205,41  1686,45  3433,65
2КССРК 700 700 25 720 10,0 1980 2180 2380  569,7 602,7 635,7 251,45 924,18 187,19 1221,82 163,90 1537,88 4484,08
2КССРК 800 800 25 820 12,0 2200 2400 2600  775,3 824,9 863,9 370,56 1037,93 278,36 1533,26 216,65 1927,48  5787,21
2КССРК 900 900 25 920 14,0 2400 2600 2800 1026,5 1116,3 1170,3 455,48 1463,09 352,37 2184,48 280,61 2769,75  7241,25
2КССРК 1000 1000 25 1020 14,0 2600 2800 3000 1167 1226,6 1287,3 655,97 2209,78 512,07 3309,44 410,72 3605,64  8841,39
2КССРК 1200 1200 25  1220  16,0 2800 3000 3200 1836,3 1931,3 2026,3 692,47 2570,76 549,75 3096,82 446,94  4236,32  12546,29

Примечание:



Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.
5. Расчетная жёсткость компенсатора может отличаться от фактической.
6. Возможны варианты с услиенным карданом.
