2КСО.УК - подробное описание

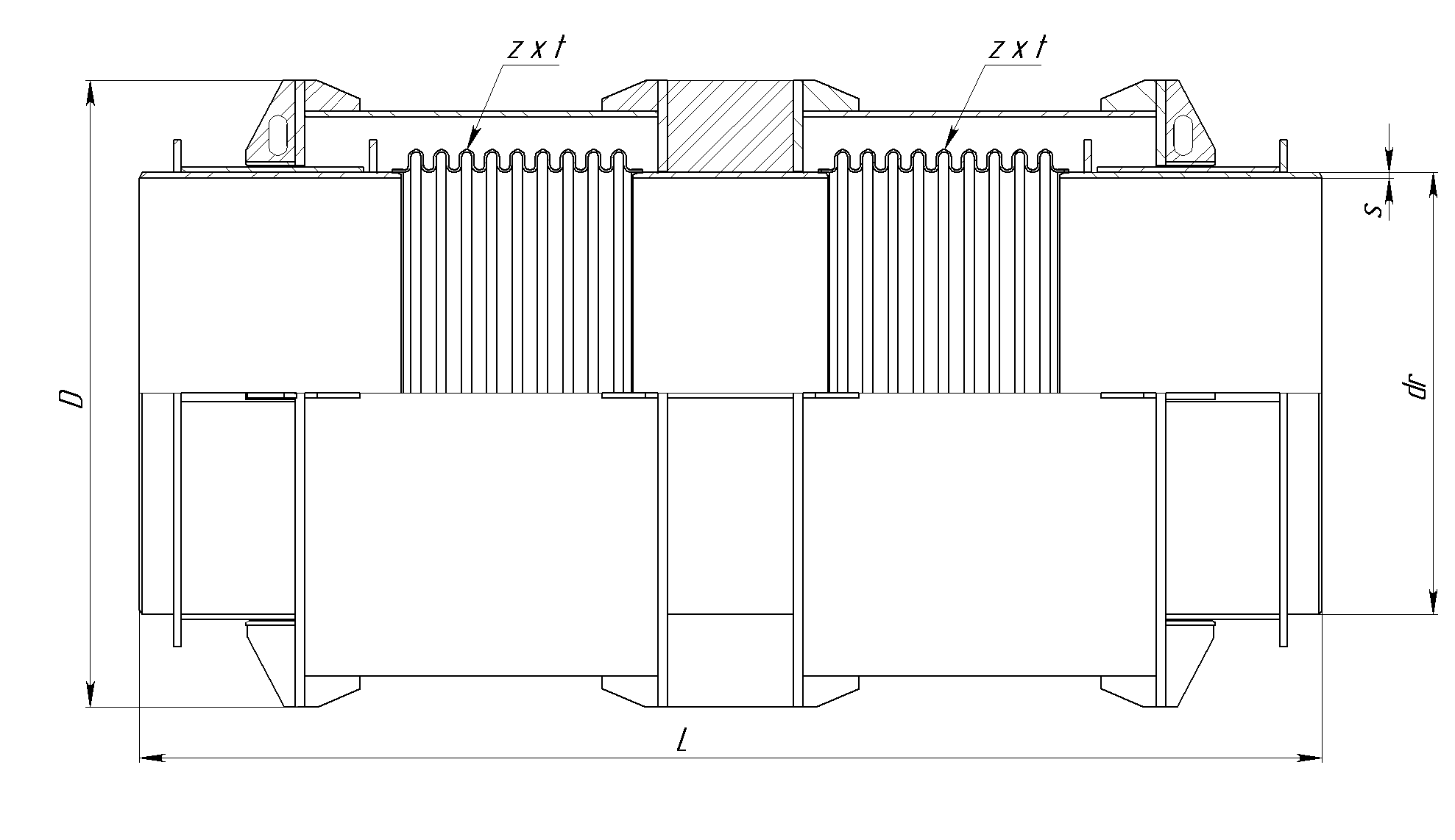

Технические характеристики двухсекционных компенсаторов сильфонных осевых с усиленным кожухом под приварку (2КСО.УК) с номинальным давлением PN 25 Бар (25 кгс/см2) стандартного исполнения
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Осевая компенсирующая способность | Расчётный вес | Расчётная жёсткость | Расчётная эффективная площадь | ||||
| DN | PN | dr | s | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| 2КСО.УК 65-25-140 | 65 | 25 | 76 | 4,0 | 235 | 1688 | 140 | 70 | 37 | 203,24 | 60,82 |
| 2КСО.УК 80-25-140 | 80 | 25 | 89 | 4,0 | 260 | 1708 | 140 | 70 | 50 | 154,12 | 83,48 |
| 2КСО.УК 100-25-200 | 100 | 25 | 108 | 4,0 | 320 | 1750 | 200 | 100 | 73 | 134,31 | 118,05 |
| 2КСО.УК 125-25-200 | 125 | 25 | 133 | 5,0 | 320 | 1794 | 200 | 100 | 85,6 | 186,38 | 155,92 |
| 2КСО.УК 150-25-200 | 150 | 25 | 159 | 5,0 | 375 | 1850 | 200 | 100 | 104,8 | 193,22 | 233,16 |
| 2КСО.УК 200-25-320 | 200 | 25 | 219 | 8,0 | 425 | 2022 | 320 | 160 | 177,2 | 232,26 | 459,20 |
| 2КСО.УК 250-25-320 | 250 | 25 | 273 | 8,0 | 477 | 1646 | 320 | 160 | 183,25 | 288,65 | 686,28 |
| 2КСО.УК 300-25-360 | 300 | 25 | 325 | 8,0 | 526 | 1708 | 360 | 180 | 240 | 331,77 | 963,21 |
| 2КСО.УК 350-25-360 | 350 | 25 | 377 | 7,0 | 630 | 1760 | 360 | 180 | 328 | 316,375 | 1239,73 |
| 2КСО.УК 400-25-380 | 400 | 25 | 426 | 9,0 | 630 | 1820 | 380 | 190 | 370 | 423,89 | 1623,83 |
| 2КСО.УК 500-25-400 | 500 | 25 | 530 | 8,0 | 820 | 1868 | 400 | 200 | 554,4 | 792,39 | 2471,81 |
| 2КСО.УК 600-25-400 | 600 | 25 | 630 | 10,0 | 920 | 1910 | 400 | 200 | 655 | 864,64 | 3437,80 |
| 2КСО.УК 700-25-420 | 700 | 25 | 720 | 12,0 | 1020 | 1924 | 420 | 210 | 881 | 747,27 | 4488,83 |
| 2КСО.УК 800-25-420 | 800 | 25 | 820 | 12,0 | 1120 | 1990 | 420 | 210 | 1044,3 | 1141,96 | 5787,21 |
| 2КСО.УК 900-25-420 | 900 | 25 | 920 | 14,0 | 1320 | 1942 | 420 | 210 | 1445,5 | 1157,92 | 7244,26 |
| 2КСО.УК 1000-25-440 | 1000 | 25 | 1020 | 14,0 | 1320 | 2012 | 440 | 220 | 1462 | 1267,59 | 8845,56 |
| 2КСО.УК 1200-25-440 | 1200 | 25 | 1220 | 16,0 | 1520 | 2012 | 440 | 220 | 1931,2 | 1467,12 | 12546,29 |
