2СКУ - подробное описание

Двухсекционное сильфонное компенсирующее устройство.

Двухсекционное сильфонное компенсирующее устройство снабжено многослойными сильфонами из нержавеющей стали, патрубками под приварку и защитными кожухами, направляющими для предотвращения торсионных вращений и шайбами для дополнительной установки механизма предварительного растяжения. В изделии предусмотрены проушины для подъема и предварительного растяжения.

Данная продукция:

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2019 (более подробно)

- Победитель в Федеральном конкурсе «100 лучших товаров России» 2019 (более подробно)

- Победитель в конкурсах «Лучшие товары и услуги Республики Татарстан» 2020 и «100 лучших товаров России» 2020 ( более подробно)

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно)

- Победитель в Федеральном конкурсе «100 лучших товаров России» 2023 (более подробно)

Технические характеристики указаны в таблице 1.

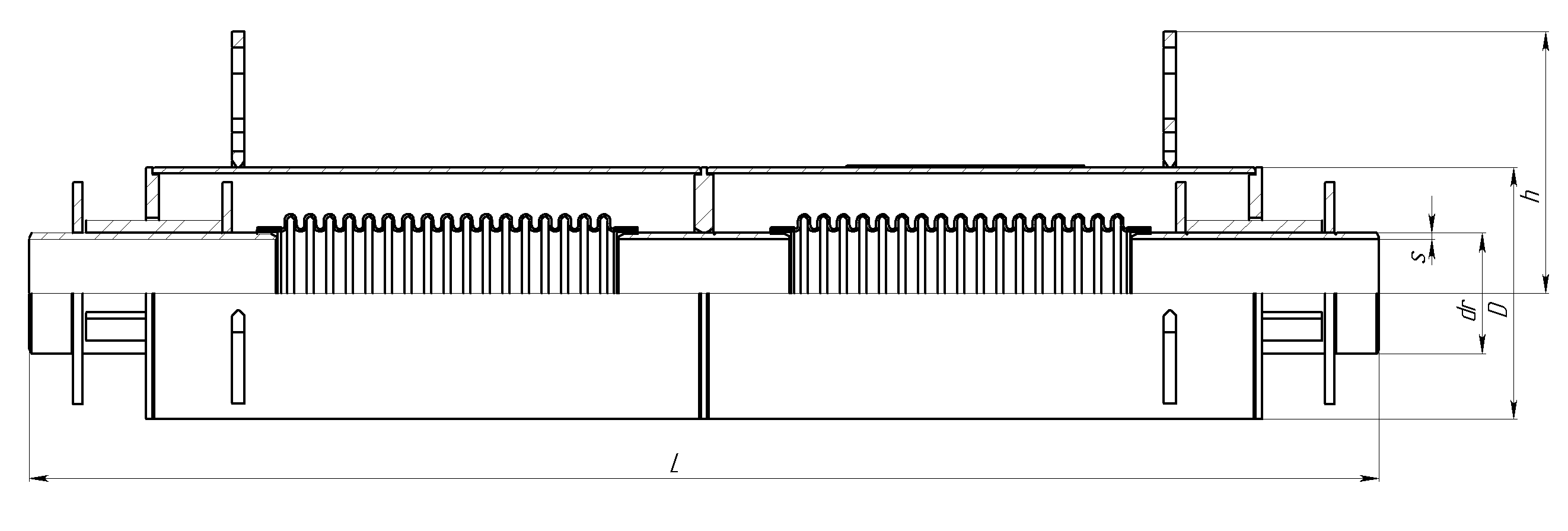

0000002 2CKY

Таблица 1

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры					Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	dr	s	D	h	L	Δ	±λ	Расчетный вес	С_λ	S_эф
	мм mm	Бар bar	мм mm	мм mm	мм mm	мм mm	мм mm	мм mm	мм mm	кг kg	Н/мм N/mm	см² cm²
2СКУ 50-25-140	50	25	57	3,5	159	122,5	1152	140	70	27	180,43	60,67
2СКУ 65-25-140	65	25	76	4,0	159	122,5	982	140	70	24	180,43	60,67
2СКУ 80-25-140	80	25	89	4,0	159	125	974	140	70	27	151,47	83,47
2СКУ 100-25-200	100	25	108	4,0	185	135	1128	200	100	34	134,31	118,05
2СКУ 125-25-200	125	25	133	5,0	219	150	1152	200	100	50	186,54	155,04
2СКУ 150-25-200	150	25	159	5,0	245	217,5	1166	200	100	73	184,03	238,06
2СКУ 200-25-320	200	25	219	8,0	325	260	1454	320	160	138	229,48	459,16
2СКУ 250-25-320	250	25	273	8,0	377	285	1388	320	160	158	223,92	686,23
2СКУ 300-25-360	300	25	325	8,0	426	310	1556	360	180	209	268,06	963,16
2СКУ 400-25-380	400	25	426	9,0	550	375	1674	380	190	312	423,28	1630,98
2СКУ 500-25-400	500	25	530	8,0	630	422,5	1712	400	200	366	516,18	2468,29
2СКУ 600-25-400	600	25	630	10,0	765	475	1644	400	200	543	633,13	3425,34
2СКУ 700-25-420	700	25	720	10,0	855	520	1632	420	210	587	747,27	4488,83
2СКУ 800-25-420	800	25	820	12,0	960	572,5	1772	420	210	779	719,98	5780,47
2СКУ 900-25-420	900	25	920	14,0	1065	627,5	1682	420	210	894	863,71	7241,25
2СКУ 1000-25-440	1000	25	1020	14,0	1160	680	1680	440	220	985	1041,85	8841,39
2СКУ 1200-25-440	1200	25	1220	16,0	1370	785	1706	440	220	1319	1450,23	12522,48

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Изделие может комплектоваться механизмом предварительного растяжения в количестве 2шт.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Расчетная жёсткость компенсатора может отличаться от фактической.
5. Внешний вид конструкции может отличаться.
