2СКУ.ППУ-ТПЭ - подробное описание

Двухсекционное сильфонное компенсирующее устройство с тепло- и гидроизолированным сильфоном и гильзой в полиэтиленовой оболочке с нанесённой под неё заводской ППУ изоляцией патрубков.

Двухсекционное сильфонное компенсирующее устройство с тепло- и гидроизолированным сильфоном и гильзой в полиэтиленовой оболочке с нанесенной под нее заводской ППУ изоляцией патрубков снабжено тепло- и гидроизолированными многослойными сильфонами из нержавеющей стали, патрубками под приварку с заводской изоляции, гильзами в полиэтиленовой оболочке под ППУ изоляцию, сальниковыми набивками для гидроизоляции, защитными кожухами, направляющими для предотвращения торсионных вращений и шайбами для дополнительной установки механизмов предварительного растяжения. В изделии предусмотрены проушины для подъема и предварительного растяжения. Возможно изготовление с дополнительной теплоизоляцией сильфонов и проводниками СОДК.

Данная продукция:

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2019 (более подробно)

- Победитель в Федеральном конкурсе «100 лучших товаров России» 2019 (более подробно)

- Победитель в конкурсах «Лучшие товары и услуги Республики Татарстан» 2020 и «100 лучших товаров России» 2020 ( более подробно)

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно)

- Победитель в Федеральном конкурсе «100 лучших товаров России» 2023 (более подробно)

Путем снижения металлоемкости и трудоемкости изготовления, разработали бюджетную модель 2СКУ.ППУ-ТПЭ Мод.2.
Изменения, внесенные в Мод.2:
- облегчили конструкцию,
- уменьшили длину,
- увеличили осевой ход компенсатора.
По вопросам подбора и приобретения 2СКУ.ППУ-ТПЭ Мод.2 - обращайтесь в отдел продаж!

Технические характеристики указаны в таблице 1.

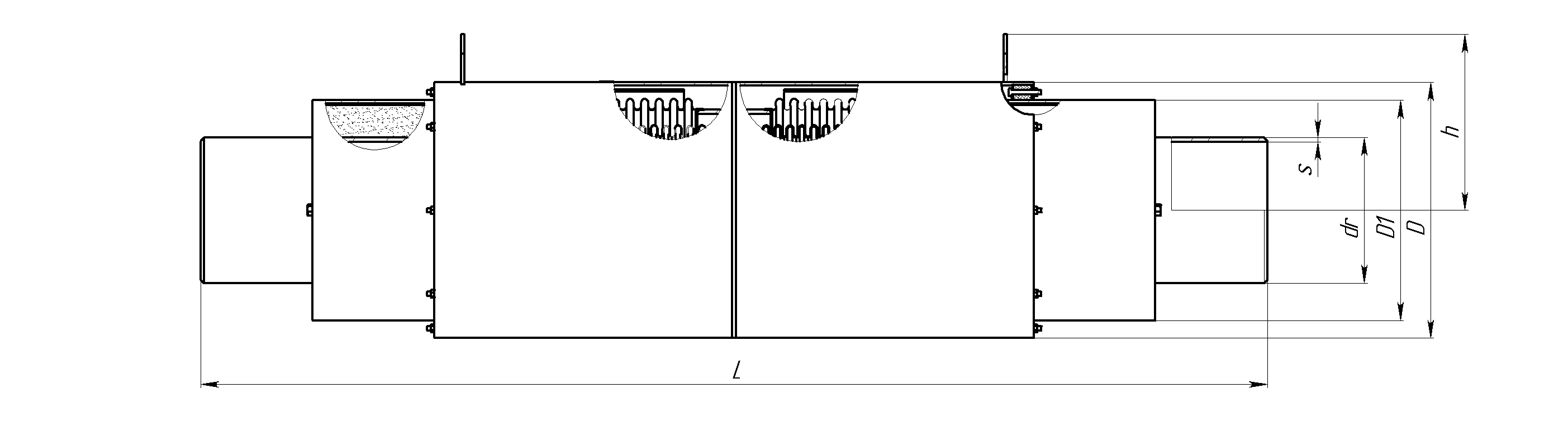

0000010 2CKY.PPY TPE

Таблица 1

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры						Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	dr	s	D	D1	h	L	Δ	±λ	Расчетный вес	С_λ	S_эф
	мм mm	Бар bar	мм mm	мм mm	мм mm	мм mm	мм mm	мм mm	мм mm	мм mm	кг kg	Н/мм N/mm	см² cm²
2СКУ.ППУ/ТПЭ 50-25-140	50	25	57	3,5	245	127	220	1701	140	70	94	246,69	60,67
2СКУ.ППУ/ТПЭ 65-25-140	65	25	76	4,0	245	142	220	1701	140	70	103	246,69	60,67
2СКУ.ППУ/ТПЭ 80-25-140	80	25	89	4,0	245	164	220	1711	140	70	107	218,03	83,47
2СКУ.ППУ/ТПЭ 100-25-200	100	25	108	4,0	299	182	250	1824	200	100	152	247,33	118,05
2СКУ.ППУ/ТПЭ 125-25-200	125	25	133	5,0	299	227	250	1846	200	100	164	299,56	155,04
2СКУ.ППУ/ТПЭ 150-25-200	150	25	159	5,0	377	252	288,5	1881	200	100	220	281,42	238,06
2СКУ.ППУ/ТПЭ 200-25-320	200	25	219	8,0	426	317	312,5	2265	320	160	372	339,01	459,16
2СКУ.ППУ/ТПЭ 250-25-320	250	25	273	8,0	480	402	340	2460	320	160	423	337,80	686,23
2СКУ.ППУ/ТПЭ 300-25-360	300	25	325	8,0	530	452	365	2585	360	180	543	409,43	963,16
2СКУ.ППУ/ТПЭ 400-25-380	400	25	426	9,0	650	562	425	2702	380	190	800	581,8	1630,98
2СКУ.ППУ/ТПЭ 500-25-400	500	25	530	8,0	820	712	510	2753	400	200	1100	667,78	2468,29
2СКУ.ППУ/ТПЭ 600-25-400	600	25	630	10,0	950	802	575	2768	400	200	1496	816,46	3425,34
2СКУ.ППУ/ТПЭ 700-25-420	700	25	720	10,0	1060	902	630	2848	420	210	1818	906,1	4488,83
2СКУ.ППУ/ТПЭ 800-25-420	800	25	820	12,0	1160	1002	680	2883	420	210	2150	957,31	5780,47
2СКУ.ППУ/ТПЭ 1000-25-440	1000	25	1020	14,0	1360	1202	780	2887	420	110	2700	1295,64	8841,39

Примечание:
1. Возможна дополнительная теплоизоляция сильфона.
2. Возможны варианты с другими техническими параметрами.
3. Изделие может комплектоваться механизмом предварительного растяжения в количестве 2шт.
4. Расчетный вес компенсатора может отличаться от фактического.
5. Возможна дополнительная установка СОДК (системы оперативного дистанци-онного контроля).
6. Возможно изготовление теплоизоляции тип 1 – стандартный и тип 2 – усилен-ный (согласно ГОСТ 30732).
7. Возможно изготовление компенсатора в оцинкованной оболочке (при изготов-лении компенсатора в оцинкованной оболочке, в изделии будут отсутствовать проушины для подъема и предварительного растяжения).
8. Внешний вид конструкции может отличаться.
9. Расчетная жёсткость компенсатора может отличаться от фактической.
