КСО.УК - подробное описание

КСО.УК – компенсаторы сильфонные осевые с усиленным кожухом под приварку с номинальным давлением PN 25 Бар (25 кгс/см2) стандартного исполнения.



     Компенсаторы сильфонные осевые с усиленным защитным кожухом служат для компенсации осевых перемещений, возникающих вследствие температурного расширения трубопровода тепловых сетей внутри помещений, при надземной прокладке, в камерах, проходных или непроходных каналах, туннелях. Усиленный кожух компенсатора служит направляющей, надежно защищает сильфон от сверх допустимых растяжений и изгибающих моментов.

     По требованию Заказчика в конструкцию может быть включено смотровое окно для возможности контроля состояния поверхности сильфона в процессе всего срока эксплуатации. Допускается нанесение теплоизоляции на кожух компенсатора после их монтажа в теплопровод одновременно с теплоизоляцией теплопровода.

       Данный вид компенсаторов, рекомендуется для замены сальниковых компенсаторов, при установке в существующие тепловые камеры.



Цель применения:

• Компенсация осевых перемещений, возникающих вследствие температурных изменений длины трубопроводов;
• Снятие вибрационных нагрузок, герметизация трубопроводов;
• Предотвращение разрушения и деформации трубопроводов.

Условия эксплуатации:

Рабочая среда: пар, вода.

Особенности конструкции

Исполнение компенсатора: усиленный защитный кожух, возможна установка внутреннего экрана.

Тип присоединения: под приварку, фланцевое.

Количество секций: односекционный (один сильфон) или двухсекционный (два сильфона).

Количество слоёв сильфона: многослойный.





Технические характеристики компенсаторов сильфонных осевых с усиленным кожухом под приварку (КСО.УК) с номинальным давлением PN 25 Бар (25 кгс/см2) стандартного исполнения

Материальное исполнение :

Сильфон:	нержавеющая сталь AISI 321 (аналог 08*18H10T, 12*18H10T)
Присоединительная часть:	нержавеющая сталь AISI 321 (аналог 08*18H10T, 12*18H10T), углеродистая сталь: сталь 10, сталь 20, 17ГС, 17Г1С, 09Г2, 09Г2С
Усиленный наружный кожух:	нержавеющая сталь AISI 321 (аналог 08*18H10T, 12*18H10T), углеродистая сталь: сталь 20, ст.10, ст.3, 09Г2С
Ограничительная и предохранительная арматура:	нержавеющая сталь AISI 321 (аналог 08*18H10T, 12*18H10T), углеродистая сталь: ст.3, 09Г2С



Технические характеристики КСО.УК :

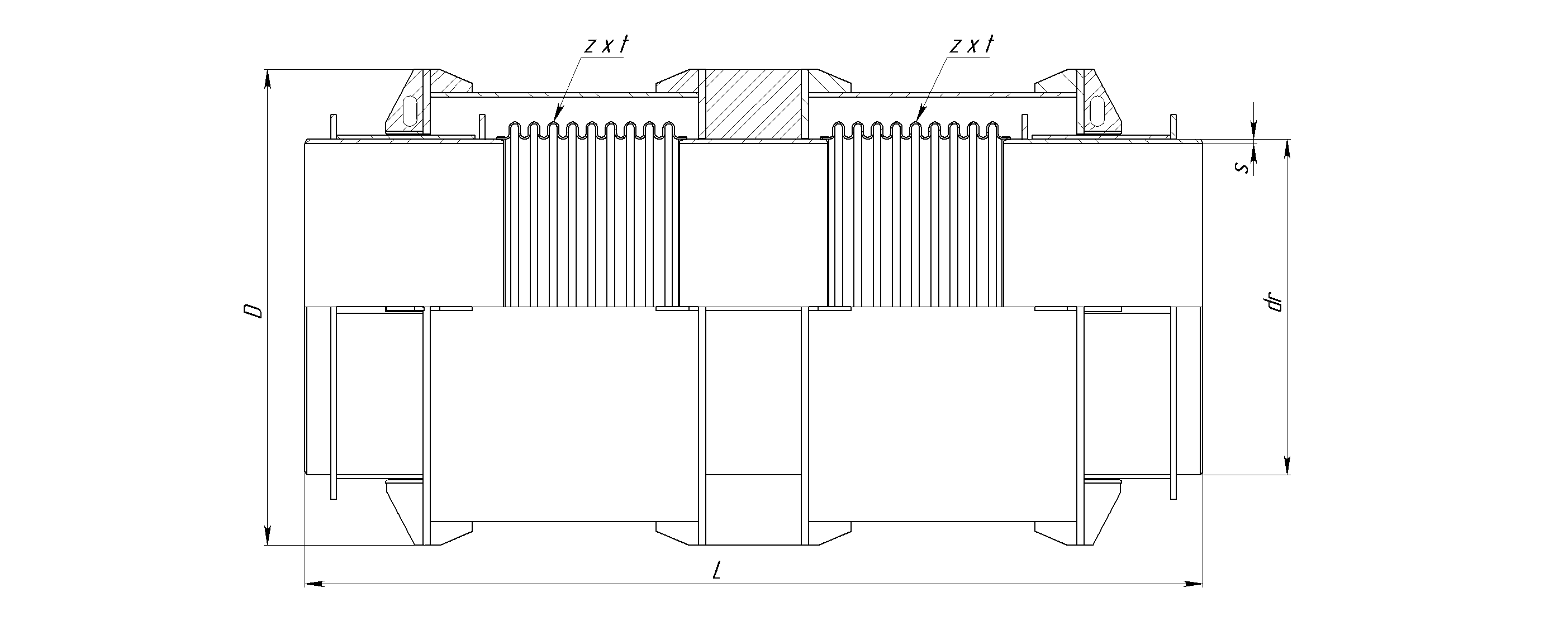

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры				Осевая компенсирующая способность		Расчётный вес	Расчётная жёсткость	Расчётная эффективная площадь
	DN	PN	dr	s	D	L	?	±?		С?	Sэф
	мм mm	Бар bar	мм mm	мм mm	мм mm	мм mm	мм mm	мм mm	кг kg	Н/мм N/mm	см2 cm2
КСО.УК 65-25-70	65	25	76	4,0	235	844	70	35	18,7	406,48	60,82
КСО.УК 80-25-70	80	25	89	4,0	260	854	70	35	25,15	308,24	83,48
КСО.УК 100-25-100	100	25	108	4,0	320	875	100	50	36,6	268,62	118,05
КСО.УК 125-25-100	125	25	133	5,0	320	897	100	50	43	372,76	155,92
КСО.УК 150-25-100	150	25	159	5,0	375	925	100	50	52,5	386,45	233,16
КСО.УК 200-25-160	200	25	219	8,0	425	1011	160	80	80,3	464,53	459,20
КСО.УК 250-25-160	250	25	273	8,0	477	823	160	80	91,6	577,30	686,28
КСО.УК 300-25-180	300	25	325	8,0	526	854	180	90	119,5	650,77	963,21
КСО.УК 350-25-180	350	25	377	7,0	630	880	180	90	139,5	632,60	1238,48
КСО.УК 400-25-190	400	25	426	9,0	630	910	190	95	181,5	847,78	1623,83
КСО.УК 500-25-200	500	25	530	8,0	820	934	200	100	278,84	1584,77	2471,81
КСО.УК 600-25-200	600	25	630	10,0	920	955	200	100	326	1729,27	3437,80
КСО.УК 700-25-210	700	25	720	10,0	1020	962	210	105	445,6	1494,54	4488,83
КСО.УК 800-25-210	800	25	820	12,0	1120	995	210	105	518,4	2282,35	5787,21
КСО.УК 900-25-210	900	25	920	14,0	1320	971	210	105	716	2315,84	7244,26
КСО.УК 1000-25-220	1000	25	1020	14,0	1320	1006	220	110	733,8	2544,27	8844,73
КСО.УК 1200-25-220	1200	25	1220	16,0	1520	1006	220	110	964	2934,23	12546,29



Примечание:

1. Возможны варианты исполнения с внутренним экраном.

2. Возможно изготовление компенсаторов с фланцевым соединением.

3. Расчетный вес компенсатора может отличаться от фактического.

4. Внешний вид конструкции может отличаться.

5. Расчетная жёсткость компенсатора может отличаться от фактической.

6. Возможно изготовление по техническим требованиям заказчика.
