СКУ.ППУ/ТПЭ Мод.3 - подробное описание

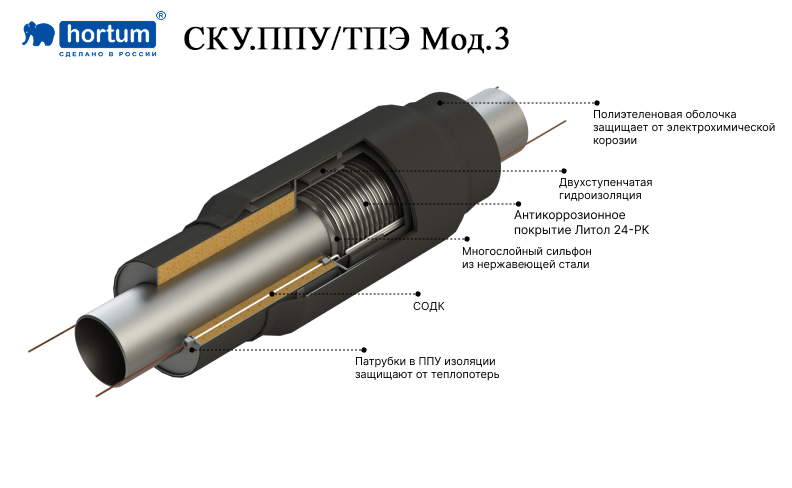

СКУ.ППУ/ТПЭ Мод.3 - сильфонное компенсирующее устройство для тепловых сетей с тепло-гидроизолированным сильфоном, мембраной, гильзой в полиэтиленовой оболочке с нанесенной под нее заводской ППУ изоляцией патрубков и системой ОДК

Снабжено многослойным сильфоном из нержавеющей стали; двухступенчатой гидроизоляцией из резиновой мембраны; теплоизоляцией патрубков в ППУ изоляции и полиэтиленовой оболочке; защитным кожухом в полиэтиленовой оболочке.
Возможно изготовление с дополнительной теплоизоляцией сильфона и проводниками СОДК.

Технические преимущества СКУ.ППУ/ТПЭ Мод.3:
1. На наружную поверхность сильфона нанесено антикоррозионное покрытие Литол 24-РК, которое обеспечивает защиту устройства от негативного воздействия внешней среды, продлевая срок его службы.
2. Двухступенчатая гидроизоляция от попадания грунтовых вод во внутрь СКУ выполнена c помощью эластичной перекатывающей мембраны.
3. Во избежание замыкания о металлические поверхности СКУ проводники-индикаторы СОДК, внутри компенсационного устройства проложены в перфорированном кембрике, обеспечивающем контроль герметичности сильфона.
4. Наружная поверхность СКУ защищена от воздействия электрохимической коррозии и блуждающих токов со стороны грунта полиэтиленовой оболочкой.

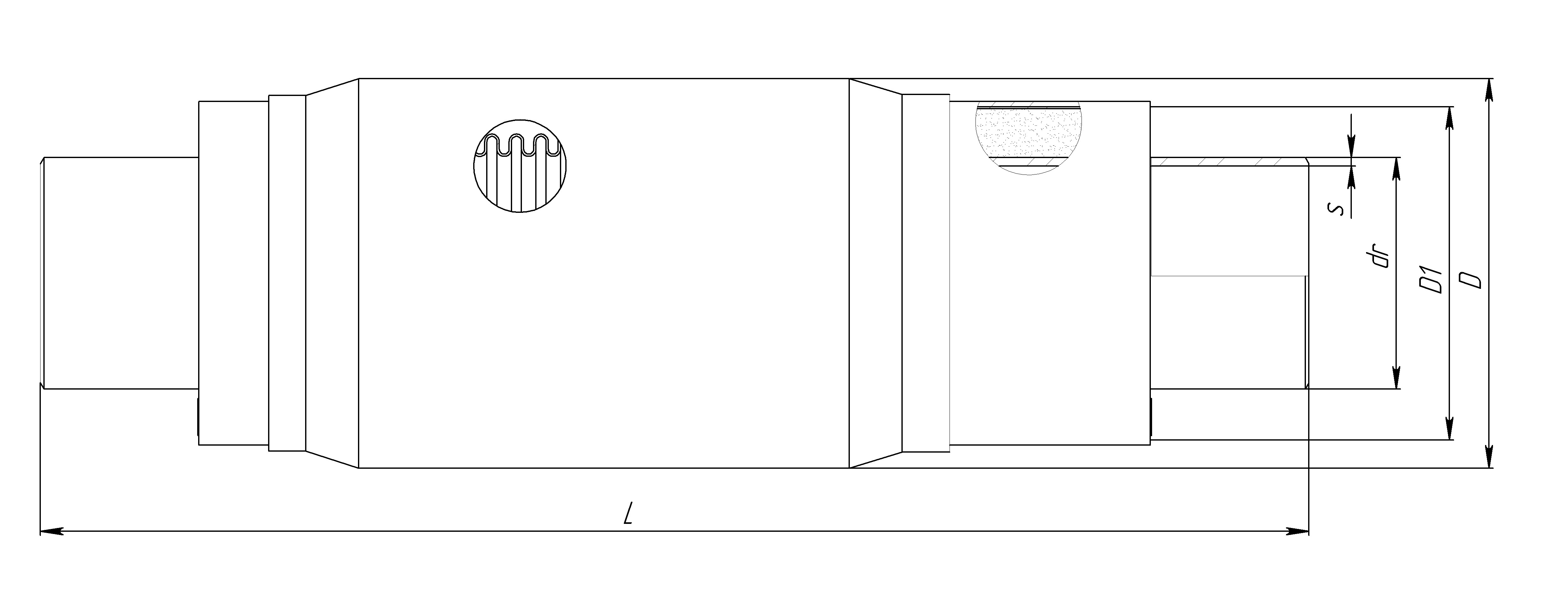

Технические характеристики

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры					Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	dr	s	D	D1	L	Δ	±λ	Расчетный вес	С_λ	S_эф
	мм mm	Бар bar	мм mm	мм mm	мм mm	мм mm	мм mm	мм mm	мм mm	кг kg	Н/мм N/mm	см2 cm2
СКУ.ППУ/ТПЭ Мод.3 50-25-80	50	25	57	3,5	186	127	1050	80	40	24	390,47	60,68
СКУ.ППУ/ТПЭ Мод.3 65-25-80	65	25	76	4	186	142	1050	80	40	27	390,47	60,68
СКУ.ППУ/ТПЭ Мод.3 80-25-90	80	25	89	4	206	164	1050	90	45	35	312,44	83,32
СКУ.ППУ/ТПЭ Мод.3 100-25-120	100	25	108	4	232	182	1090	120	60	42	273,94	117,86
СКУ.ППУ/ТПЭ Мод.3 125-25-130	125	25	133	4	289	227	1130	130	65	58	496,36	156,15
СКУ.ППУ/ТПЭ Мод.3 150-25-150	150	25	159	5	325	252	1190	150	75	77	332,75	234,52
СКУ.ППУ/ТПЭ Мод.3 200-25-160	200	25	219	8	368	317	1200	160	80	147	633,45	459,2
СКУ.ППУ/ТПЭ Мод.3 250-25-180	250	25	273	8	462	402	1430	180	90	182	579,07	687,2
СКУ.ППУ/ТПЭ Мод.3 300-25-190	300	25	325	8	512	452	1400	190	95	226	907,73	964,31
СКУ.ППУ/ТПЭ Мод.3 350-25-190	350	25	377	9	574	502	1400	190	95	252	885,85	1239,73
СКУ.ППУ/ТПЭ Мод.3 400-25-200	400	25	426	9	646	562	1420	200	100	310	1127,03	1623,83
СКУ.ППУ/ТПЭ Мод.3 500-25-210	500	25	530	8	820	712	1590	210	105	461	1760,86	2471,81
СКУ.ППУ/ТПЭ Мод.3 600-25-220	600	25	630	10	922	802	1600	220	110	589	1921,41	3437,8
СКУ.ППУ/ТПЭ Мод.3 700-25-220	700	25	720	10	1025	902	1605	220	110	816	1494,54	4488,83
СКУ.ППУ/ТПЭ Мод.3 800-25-240	800	25	820	10	1128	1002	1700	240	120	871	1927,77	5789,91
СКУ.ППУ/ТПЭ Мод.3 900-25-260	900	25	920	14	1230	1102	1890	260	130	1290	2026,36	7244,26
СКУ.ППУ/ТПЭ Мод.3 1000-25-260	1000	25	1020	12	1460	1202	1875	260	130	1435	2544,27	8844,73

Примечание:
1. Возможна дополнительная теплоизоляция сильфона.
2. Возможны варианты с другими техническими параметрами.
3. Расчётный вес компенсатора может отличаться от фактического.
4. Возможна дополнительная установка СОДК (системы оперативного дистанционного контроля).
5. Возможно изготовление теплоизоляции тип 1 и тип 2 (согласно ГОСТ 30732).
6. Возможно изготовление компенсатора в оцинкованной оболочке (при изготовлении компенсатора в оцинкованной оболочке в изделии будут отсутствовать проушины для подъёма и предварительного растяжения).
7. Внешний вид конструкции может отличаться.
8. Расчётная жёсткость компенсатора может отличаться от фактической.
