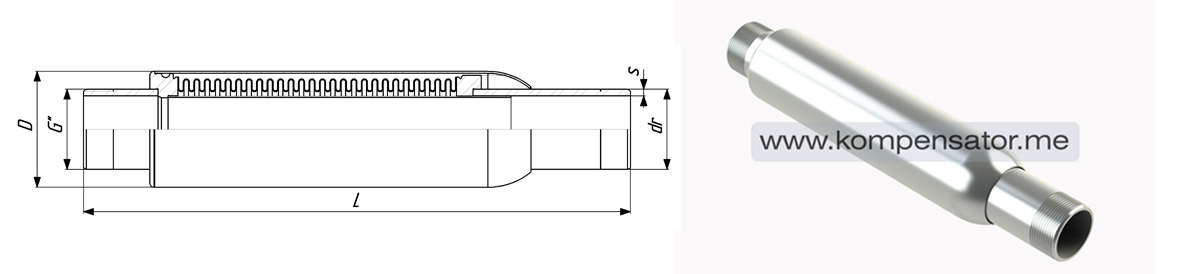

КСО-P/2-Н Mод.2 15-50 - подробное описание
BIM-модели содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции. Используя их проектировщик получает: удобство подбора, сокращение срока проектирования.
Качественное проектирование - залог успеха монтажных работ!
- многослойный сильфон из нержавеющей стали
- внутренний экран из нержавеющей стали
- защитный декоративный кожух
- ограничитель осевого хода
- патрубки с защитным покрытием от коррозии из нержавеющей стали
- наружная резьба
Технические характеристики КСО-P/2-Н Mод.2
| Условное обозначение | Номинальный диаметр | Номинальное давление | Резьба | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||
| DN | РN | G | D | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
дюйм " |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| КСО-Р/2-Н Мод.2 15-16-50 | 15 | 16 | 1/2" | 40 | 320 | 50 | -40;+10 | 0,72 | 27,45 | 7,12 |
| КСО-Р/2-Н Мод.2 20-16-50 | 20 | 16 | 3/4" | 40 | 320 | 50 | -40;+10 | 0,77 | 27,45 | 7,12 |
| КСО-Р/2-Н Мод.2 25-16-50 | 25 | 16 | 1" | 48,3 | 330 | 50 | -40;+10 | 1,04 | 47,83 | 10,58 |
| КСО-Р/2-Н Мод.2 32-16-50 | 32 | 16 | 1 1/4" | 60,3 | 335 | 50 | -40;+10 | 1,39 | 30,16 | 16,36 |
| КСО-Р/2-Н Мод.2 40-16-50 | 40 | 16 | 1 1/2" | 70 | 330 | 50 | -40;+10 | 2,07 | 31,46 | 22,15 |
| КСО-Р/2-Н Мод.2 50-16-50 | 50 | 16 | 2" | 80 | 350 | 50 | -40;+10 | 2,05 | 40,17 | 32,57 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.
3. Расчетная жёсткость компенсатора может отличаться от фактической.
