Монтаж сильфонных компенсаторов и неподвижных опор Hortum
ВАЖНО: Компенсаторы, неподвижные и направляющие опоры устанавливать строго в местах, указанных в проектной документации.
Порядок производства монтажных работ:
- Протянуть трубопровод с одновременной установкой опор в намеченных точках.

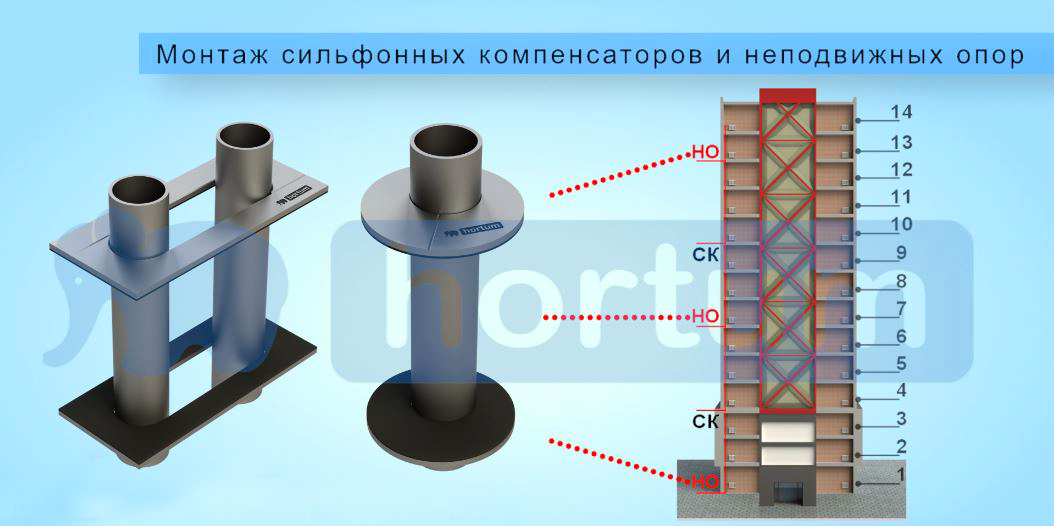

- Зафиксировать неподвижные опоры на трубопроводе.
.png)

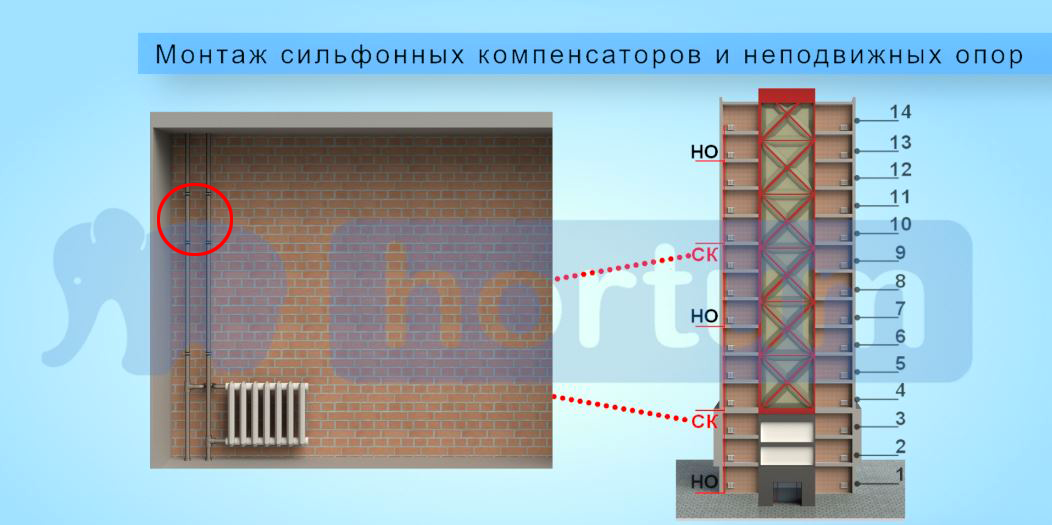

- Зафиксировать направляющие опоры на трубопроводе.
2.png)

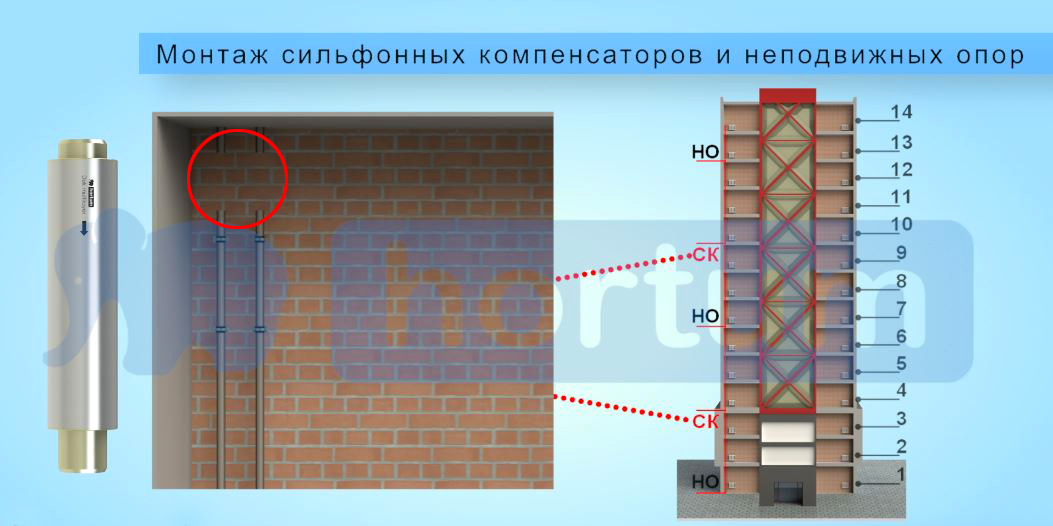

- Вырезать в месте установки компенсатора участок необходимой длины.
2.png)
- Проверить компенсатор на наличие повреждений.
- Присоединительные концы компенсатора поочередно прихватить в 2-3 местах к трубопроводу, с последующей зачисткой прихваток и обваркой по кругу.
2.png)

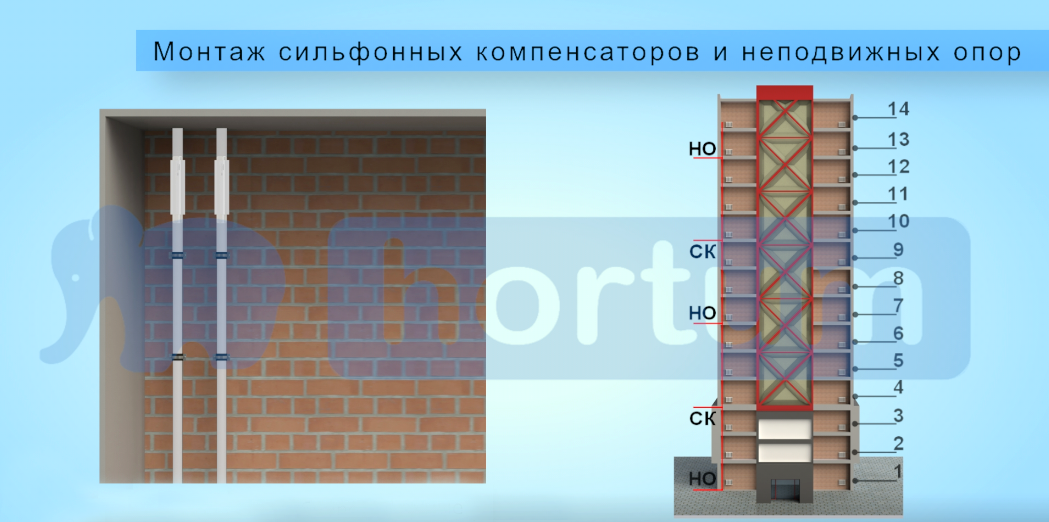

- Покрыть компенсатор тем же покрытием (заложен в проект), что и весь основной трубопровод.
.png)
Основные замечания при проведении монтажных работ.

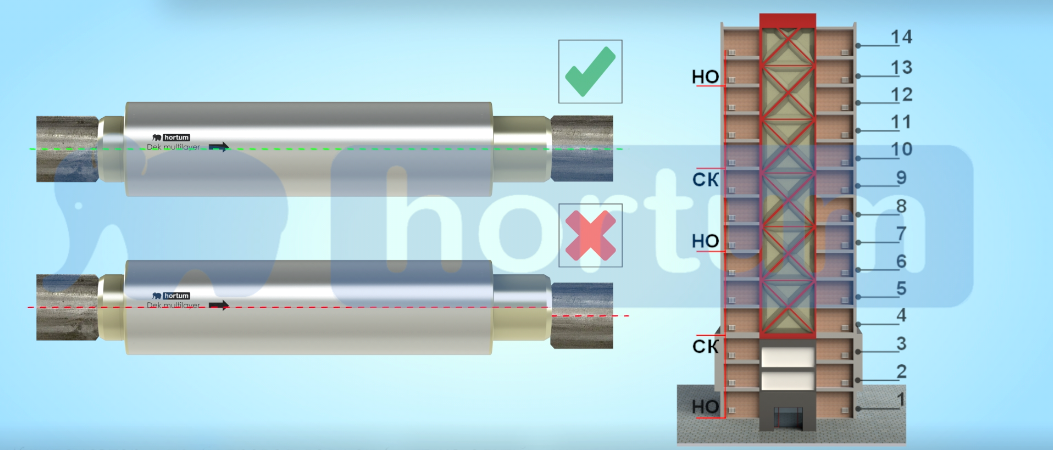

- Компенсатор и трубопровод должны быть на одной оси.

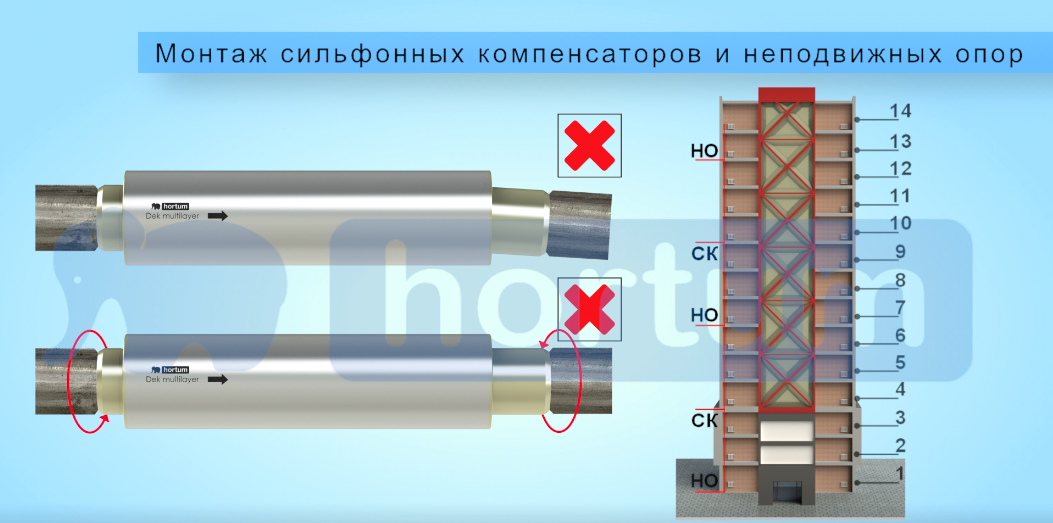

- Запрещается подвергать компенсаторы нагрузкам на скручивание, торсионного вращения, а также поперечным и угловым смещениям.
- На вертикальном стояке компенсатор приваривается стрелкой вниз, независимо от направления потока, чтобы свободный конец внутреннего экрана смотрел вниз и зазор между экраном и гофрами не загрязнялся.

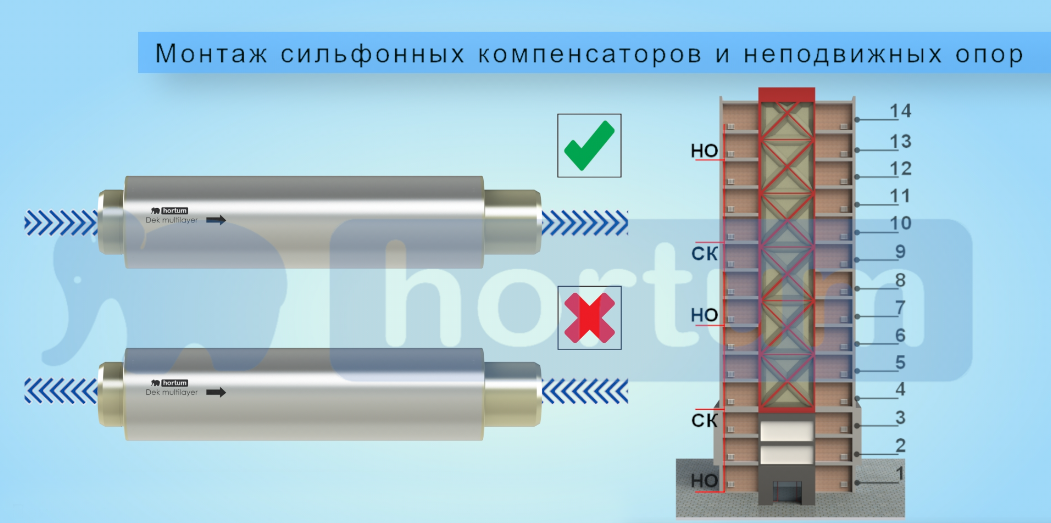

- При горизонтальной установке для компенсаторов с внутренним экраном необходимо сверить направление потока среды с направляющей стрелкой на корпусе компенсатора. Среда должна входить в компенсатор со стороны, где внутренний экран приварен к патрубку.

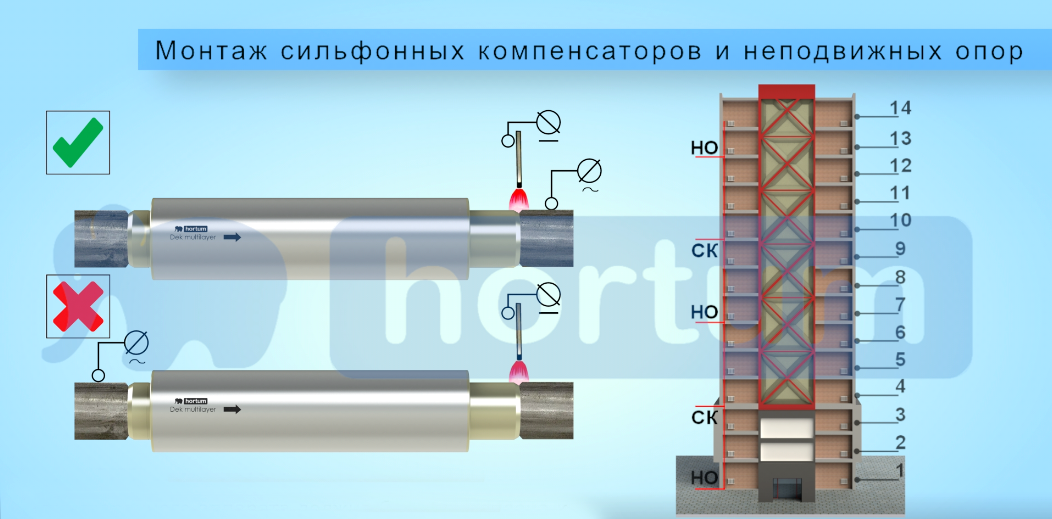

- Масса сварочного аппарата должна быть закреплена к трубопроводу с той стороны компенсатора, которая приваривается к трубопроводу, чтобы электрический ток не проходил через компенсатор.
- При проведении сварочных работ контакт компенсатора с кабелем сварочного аппарата должен быть исключен. Не допускается заземление сварочного аппарата на трубопроводе.
- Монтаж компенсаторов DN 15 и DN 20 производится только газовой сваркой. Категорически запрещается использование электрической сварки при монтаже компенсаторов DN 15 и DN 20.
- Запрещается заземлять сварочный аппарат на стояк со смонтированными компенсаторами, при сварочных работах в сети трубопроводов, а также при сварке относящихся к этой сети деталей.
- Трубопровод с опорами должен быть смонтирован заранее, после чего в местах, предусмотренных проектной технической документацией, необходимо врезать компенсатор. В случае загрязнения трубопровода его необходимо промыть перед монтажом компенсаторов.
- На протяжении всего срока эксплуатации нужно обеспечить доступ для визуального осмотра компенсатора. Компенсатор должен быть установлен таким образом, чтобы была видна маркировка изделия, расположенная на кожухе.
- Выбор материала компенсаторов должна осуществлять проектная организация, которая также должна учесть конструкцию трубопровода, материал, из которого изготовлен трубопровод, способ присоединения, качество водоподготовки, химический состав воды, условия эксплуатации.
