Опора неподвижная (гильза*) для отопления DN15 - 40 ДВУХТРУБНАЯ - подробное описание

Наименование.
Опора неподвижная (гильза) для систем отопления DN15 - 40.

Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)

Назначение и область применения.
Неподвижные опоры «Хортум» разработаны для вертикального трубопровода. Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.

Основной элемент неподвижной опоры.
 Это упор, состоящий из 2 полукруглых плит.

Данная продукция:
- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно
- Победитель в Федеральном конкурсе «100 лучших товаров России» 2023 (более подробно)
- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2025 (более подробно

Для проектировщиков разработана BIM-модель данной неподвижной опоры для работы в Autodesk Revit.
BIM-модели содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции. Используя их проектировщик получает: удобство подбора, сокращение срока проектирования.
Качественное проектирование - залог успеха монтажных работ!
Скачивайте каталог Bim-моделей продукции Hortum на сайте завода-изготовителя во вкладке   Bim-модели Revit

Основные технические данные.

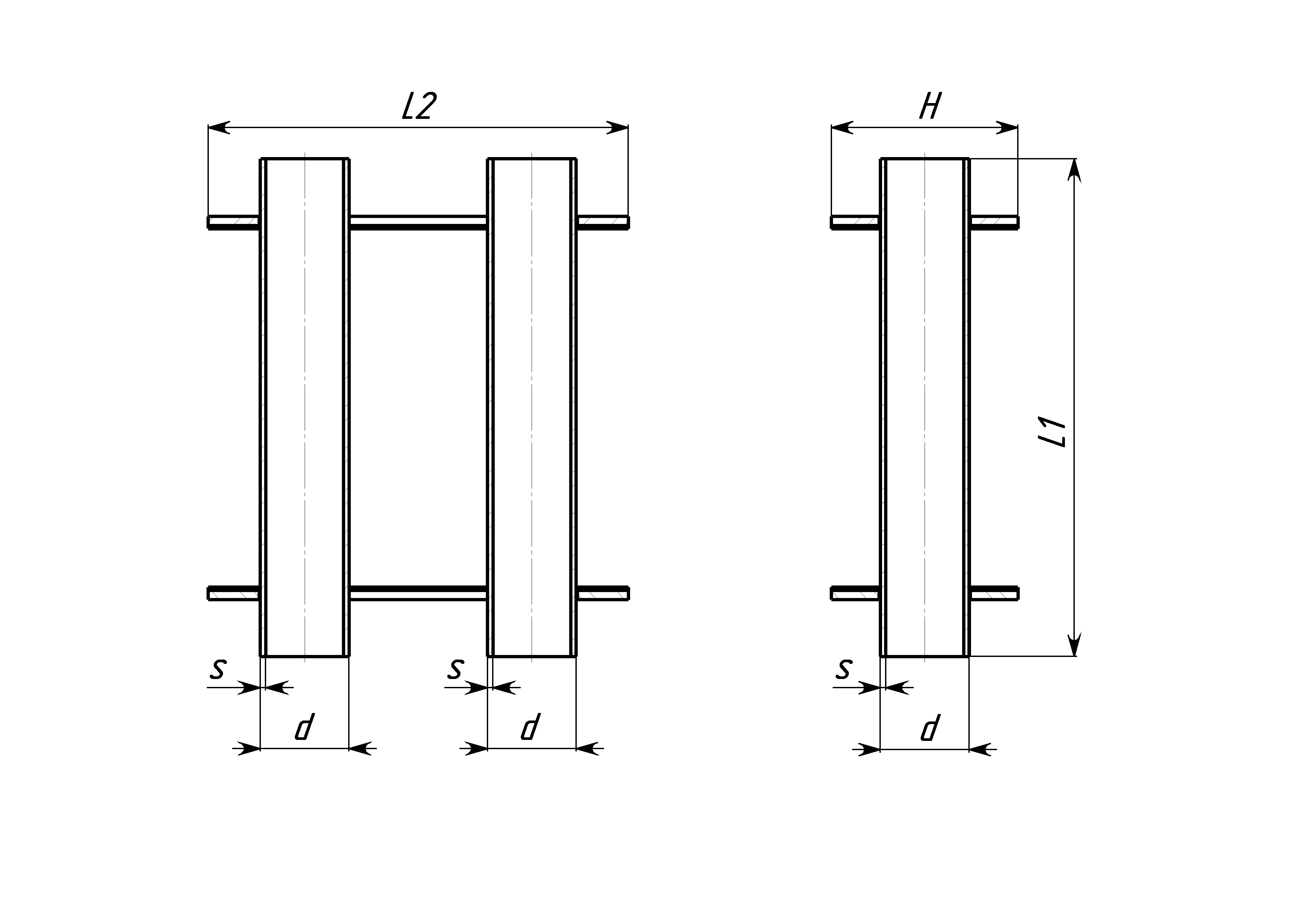

Рис.1
1540 Отоп. гильза 2
Таблица 1
Обозначение Для трубопровода Dн, мм L1, мм d, мм S, мм * L2, мм Н, мм Масса, кг **
НО.О 15.2 15 320 33,5 3,2 220 100 1,63-3,03
НО.О 20.2 20 320 42,3 3,2 220 100 1,42-3,14
НО.О 25.2 25 320 48,3 3,5 220 100 1,31-3,41
НО.О 32.2 32 320 57 3,5 270 120 2,13-4,77
НО.0 40.2 40 320 76 3,5-4,0 270 120 1,64-5,66
* В зависимости от материала изделия.
** Масса без гильзы и масса с гильзой.
Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.

Рис.2 Неподвижная опора «Хортум» и схема её установки.
0001 pod gruvlochnoe dn15 40

Обращаем Ваше внимание!
Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект. Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.
К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
