Опора неподвижная (гильза) для отопления DN15

Наименование.

Опора неподвижная (гильза) для систем отопления DN15 - 40.

Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)

Назначение и область применения.
Неподвижные опоры «Хортум» разработаны для вертикального трубопровода. Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.

Основной элемент неподвижной опоры.

Это упор, состоящий из 2 полукруглых плит.

Данная продукция:

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно)

- Победитель в Федеральном конкурсе «100 лучших товаров России» 2023 (более подробно)

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2025 (более подробно)

Для проектировщиков разработана BIM-модель данной неподвижной опоры для работы в Autodesk Revit.
BIM-модели содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции. Используя их проектировщик получает: удобство подбора, сокращение срока проектирования.
Качественное проектирование - залог успеха монтажных работ!

Скачивайте каталог Bim-моделей продукции Hortum на сайте завода-изготовителя во вкладке Bim-модели Revit

Основные технические данные.

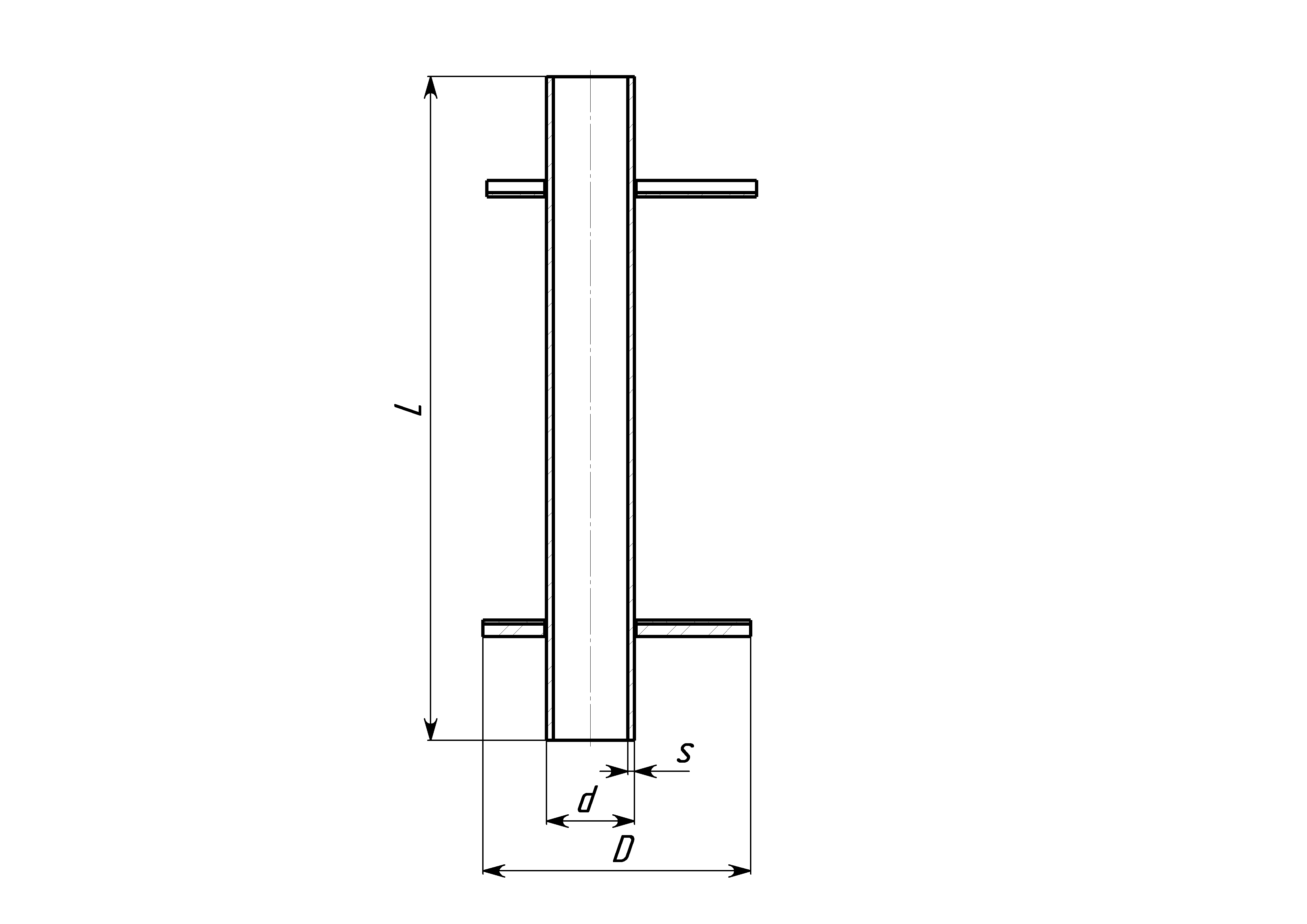

Рис.1

Таблица 1

Обозначение	Для трубопровода Dн, мм	L, мм	d, мм*	S, мм*	D, мм	Масса, кг**
НО.О 15.1	15	320	33,5	3,2	130	1,23-1,93
НО.О 20.1	20	320	42,3	3,2	130	1,16-2,02
НО.О 25.1	25	320	48,3	3,5	130	1,14-2,19
НО.О 32.1	32	320	57	3,5	130	1,05-2,37
НО.0 40.1	40	320	76	3,5-4	150	1,29-3,3

* В зависимости от материала изделия.
** Масса без гильзы и масса с гильзой.

Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.

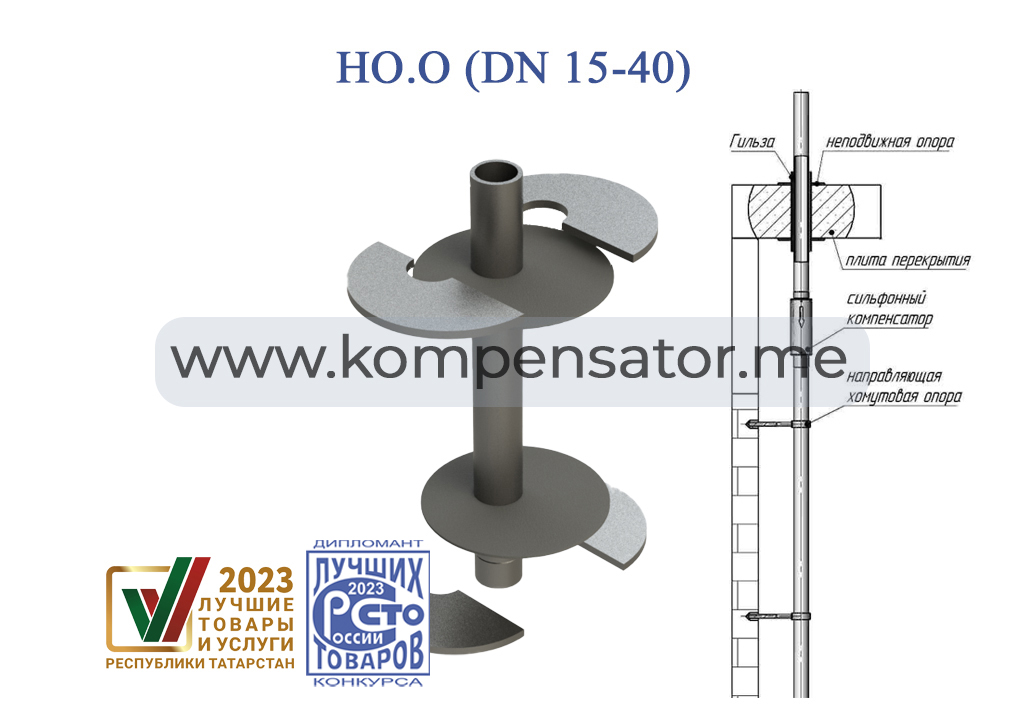

Рис.2 Неподвижная опора «Хортум» и схема её установки.

Обращаем Ваше внимание!
Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект. Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.

К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.

Опора неподвижная (гильза*) для отопления DN15 - 40 ОДНОТРУБНАЯ - подробное описание
