Опора неподвижная (гильза по запросу) для отопления DN50

Наименование.

Опора неподвижная (гильза по запросу) для отопления DN50 - 200.

Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)

Назначение и область применения.
Неподвижные опоры «Хортум» разработаны для вертикального трубопровода. Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.

Основной элемент неподвижной опоры.

Это упор, состоящий из плиты и ребер. В зависимости от диаметра трубопровода количество ребер на основании отличается.

Данная продукция:

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно)

- Победитель в Федеральном конкурсе «100 лучших товаров России» 2023 (более подробно)

- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2025 (более подробно)

Для проектировщиков разработана BIM-модель данной неподвижной опоры для работы в Autodesk Revit.
BIM-модели содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции. Используя их проектировщик получает: удобство подбора, сокращение срока проектирования.
Качественное проектирование - залог успеха монтажных работ!

Скачивайте каталог Bim-моделей продукции Hortum на сайте завода-изготовителя во вкладке Bim-модели Revit

Основные технические данные.

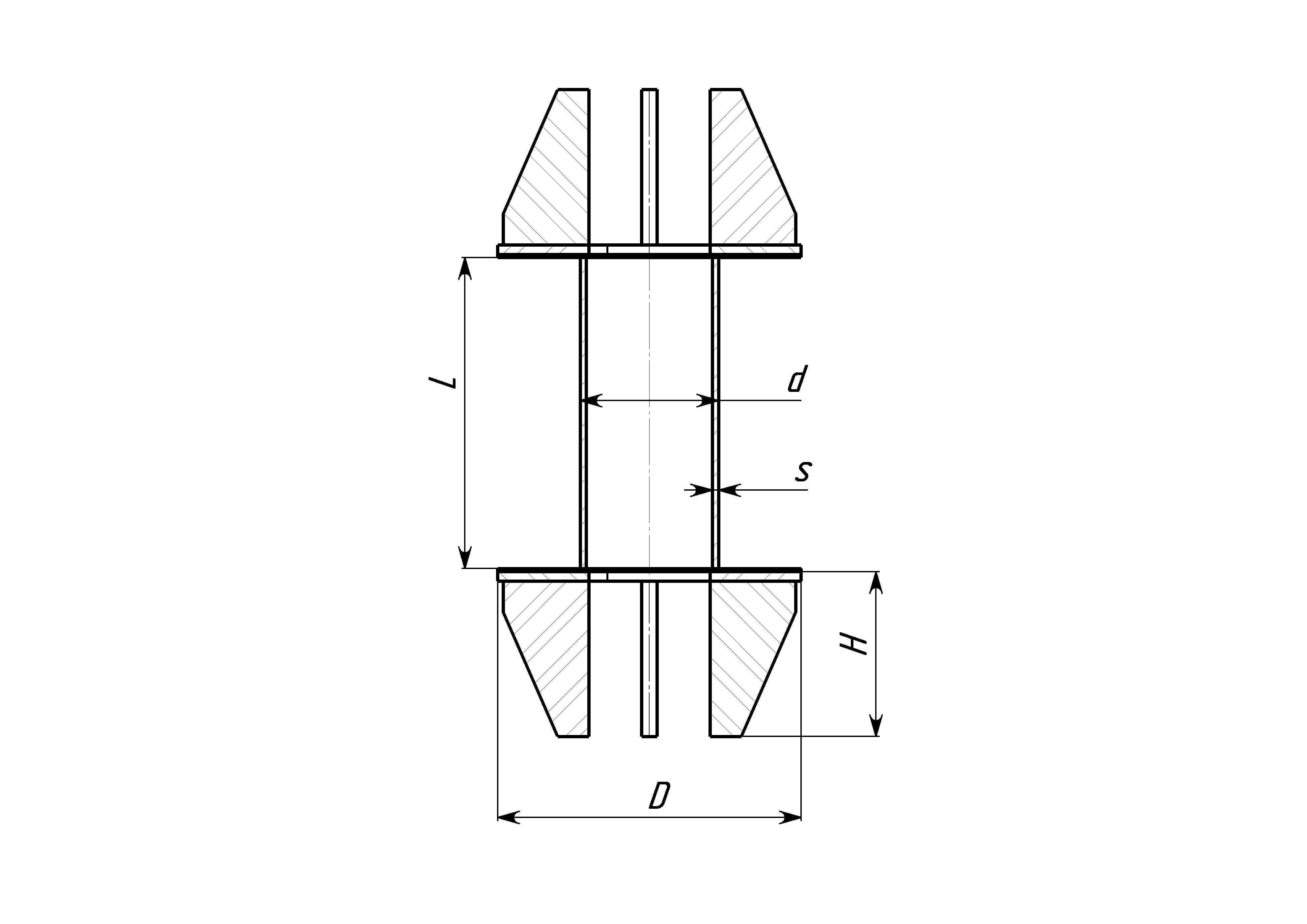

Рис.1

Таблица 1

Обозначение	Для трубопровода Dн, мм	L, мм ***	D,мм	H,мм	d,мм	S,мм *	Масса, кг **
НО.О 50.1	57	200	175	106	76	4,0	4,5-5,79
НО.О 65.1	76	200	195	106	89	4,0	4,9-6,45
НО.О 80.1	89	200	210	106	108	4,0	5,22-7,11
НО.О 100.1	108	200	240	108	133	4,5	9-11,62
НО.О 125.1	133	200	270	108	159	4,5-5	11,04-14,45
НО.О 150.1	159	200	300	110	219	6,0	13,8-19,42
НО.О 200.1	219	200	380	150	273	6,0-8	17-21,2

* В зависимости от материала изделия.
** Масса без гильзы и масса с гильзой.
*** Если плита перекрытия другой толщины, при заказе указывать нужную длину гильзы.

Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.

Рис.2 Неподвижная опора «Хортум» и схема её установки.

Обращаем Ваше внимание!
Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект. Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.

К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.

Опора неподвижная (гильза по запросу) для отопления DN50 - 200 - подробное описание
