Опора неподвижная с муфтовым соединением (пазовое) для водоснабжения DN50 – 100 - подробное описание

Наименование.
Опора неподвижная под грувлочное соединение для водоснабжения DN50 – 100.

Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)

Назначение и область применения.
Неподвижные опоры «Хортум» разработаны для вертикального трубопровода. Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.

Основной элемент неподвижной опоры.
Это упор, состоящий из плиты и ребер. В зависимости от диаметра трубопровода количество ребер на основании отличается.

Данная продукция:
- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно
- Победитель в Федеральном конкурсе «100 лучших товаров России» 2023 (более подробно)
- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2025 (более подробно

Для проектировщиков разработана BIM-модель данной неподвижной опоры для работы в Autodesk Revit.
BIM-модели содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции. Используя их проектировщик получает: удобство подбора, сокращение срока проектирования.
Качественное проектирование - залог успеха монтажных работ!
Скачивайте каталог Bim-моделей продукции Hortum на сайте завода-изготовителя во вкладке   Bim-модели Revit
Основные технические данные.

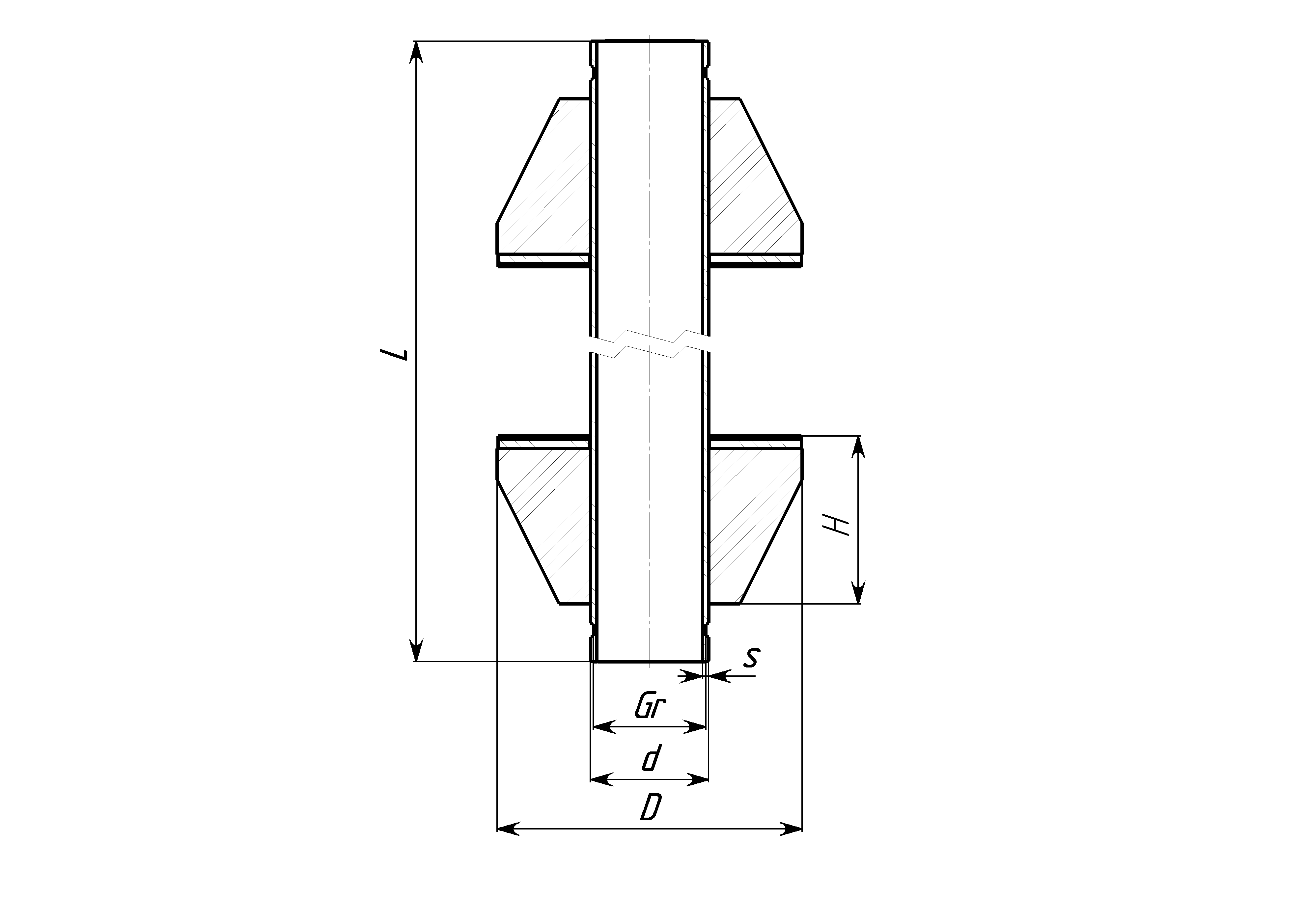

Рис.1
НО.В.гР 50 100 паспорт 2
Таблица 1
Обозначение   Для трубопровода Dн, мм L,мм D,мм  Gr”   d,мм * S,мм * H,мм Масса, кг **
НО.В.Gr 50.1 57 490 175 2 60 4,0 106 4,5-7,22
НО.В.Gr 65.1 76 490  195 2 1/2 76  4,0 106 4,9-8,4
НО.В.Gr 80.1 89 490  210 3 89  4,0 106 5,22-9,42
НО.В.Gr 100.1 108 490 240 4 108 4,0 108 9-14,1
* В зависимости от материала изделия.
** Масса без гильзы и масса с гильзой.
Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.

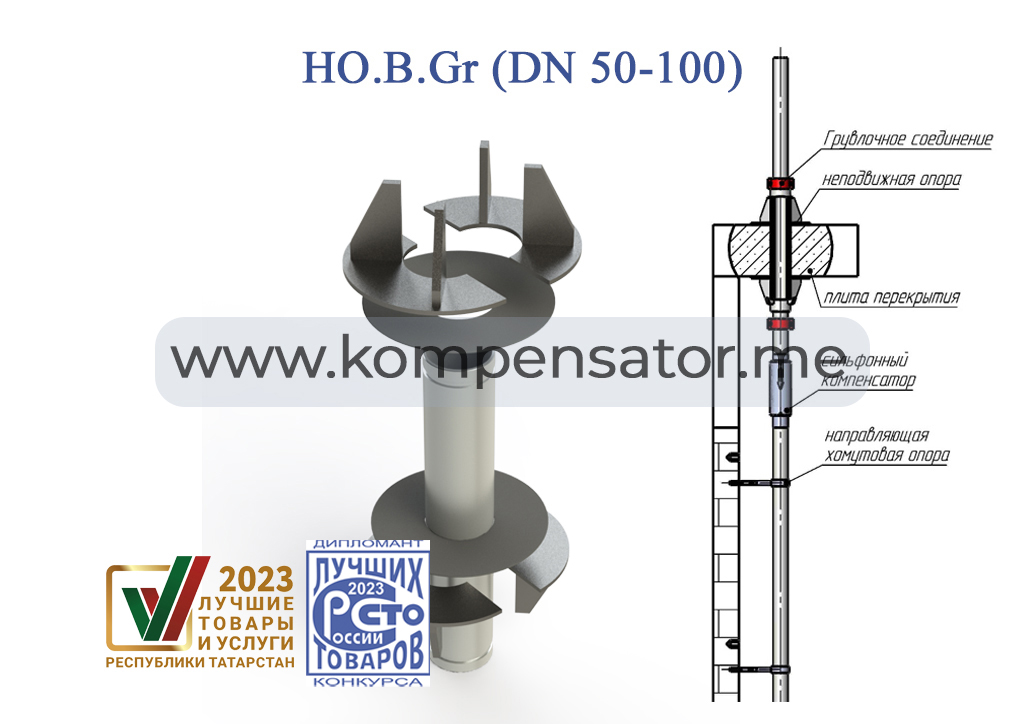

Рис.2 Неподвижная опора «Хортум» и схема её установки.
0001 pod gruvlochnoe dn15 40

Обращаем Ваше внимание!
Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект. Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.
К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
