Опора неподвижная с резьбовым присоединением для водоснабжения DN50 - 100 - подробное описание
26.07.2022
Опора неподвижная с резьбовым присоединением для водоснабжения DN50 - 100 - подробное описание
Наименование. Опора неподвижная с резьбовым присоединением для водоснабжения DN50 - 100.Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)Назначение и область применения. Неподвижные опоры «Хортум» разработаны для вертикального трубопровода. Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.Основной элемент неподвижной опоры.Это упор, состоящий из плиты и ребер. В зависимости от диаметра трубопровода количество ребер на основании отличается.Данная продукция:- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2023 (более подробно) - Победитель в Федеральном конкурсе «100 лучших товаров России» 2023 (более подробно)- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2025 (более подробно) Для проектировщиков разработана BIM-модель данной неподвижной опоры для работы в Autodesk Revit. BIM-модели содержат всю необходимую информацию и полностью соответствуют параметрам выпускаемой продукции. Используя их проектировщик получает: удобство подбора, сокращение срока проектирования. Качественное проектирование - залог успеха монтажных работ!Скачивайте каталог Bim-моделей продукции Hortum на сайте завода-изготовителя во вкладкеBim-модели RevitОсновные технические данные.Рис.1Таблица 1

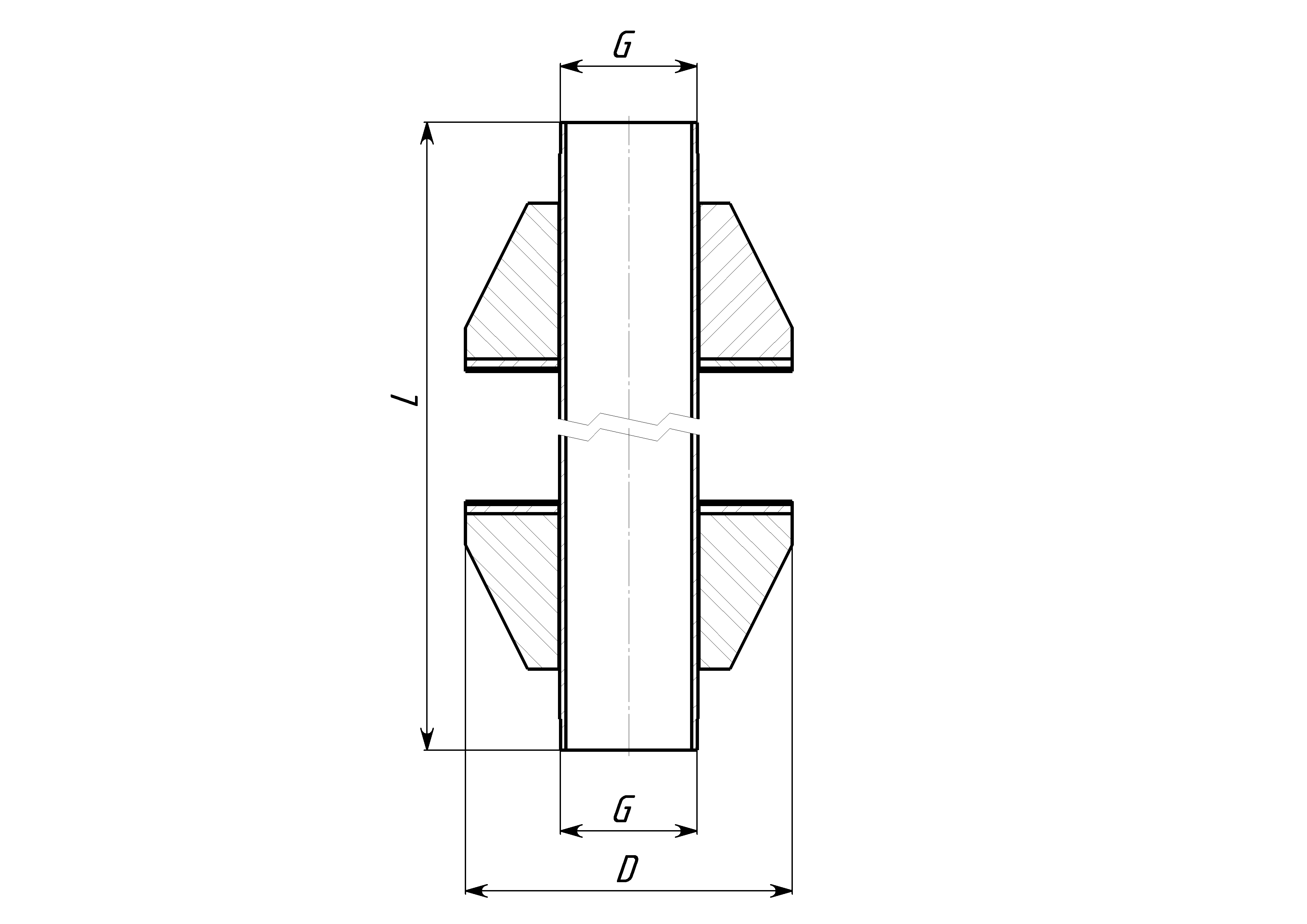

Обозначение
Для трубопровода Dн, мм
L,мм
D,мм *
Gr”
Масса, кг **
НО.В.Р 50.1
57
490
175
2
4,5-6,9
НО.В.Р 65.1
76
490
195
2 1/2
4,9-8,4
НО.В.Р 80.1
89
490
210
3
5,22-9,22
НО.В.Р 100.1
108
490
240
3 3/4
9-14,1

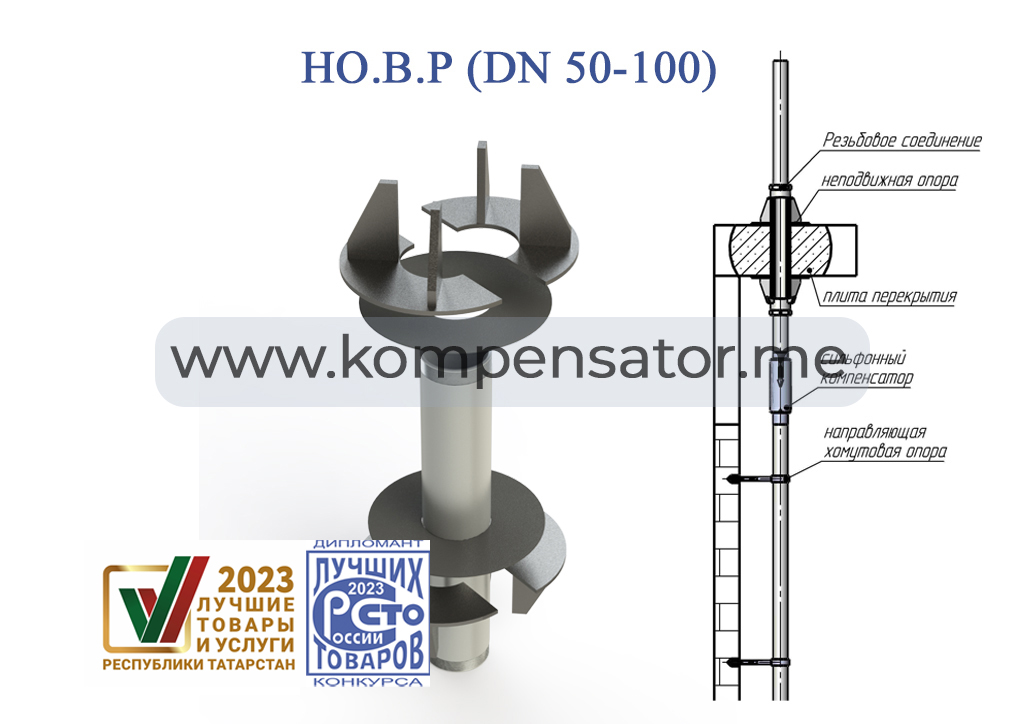

* В зависимости от материала изделия. ** Масса без гильзы и масса с гильзой.Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.Рис.2 Неподвижная опора «Хортум» и схема её установки.Обращаем Ваше внимание! Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект. Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
