U-FLEX серии UCЕ (муфтовое, пазовое соединение); DN 25-100 - подробное описание
- рабочая среда: вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и др. среды;
- давление рабочей среды: PN до 25 Бар (стандартного исполнения);
• компенсация осевых, сдвиговых и угловых перемещений трубопровода, возникающих вследствие температурных изменений его длины, сейсмической активности или усадки фундамента зданий;
• снятие вибрационных нагрузок, герметизация трубопроводов;
• предотвращение разрушения и деформации трубопроводов.

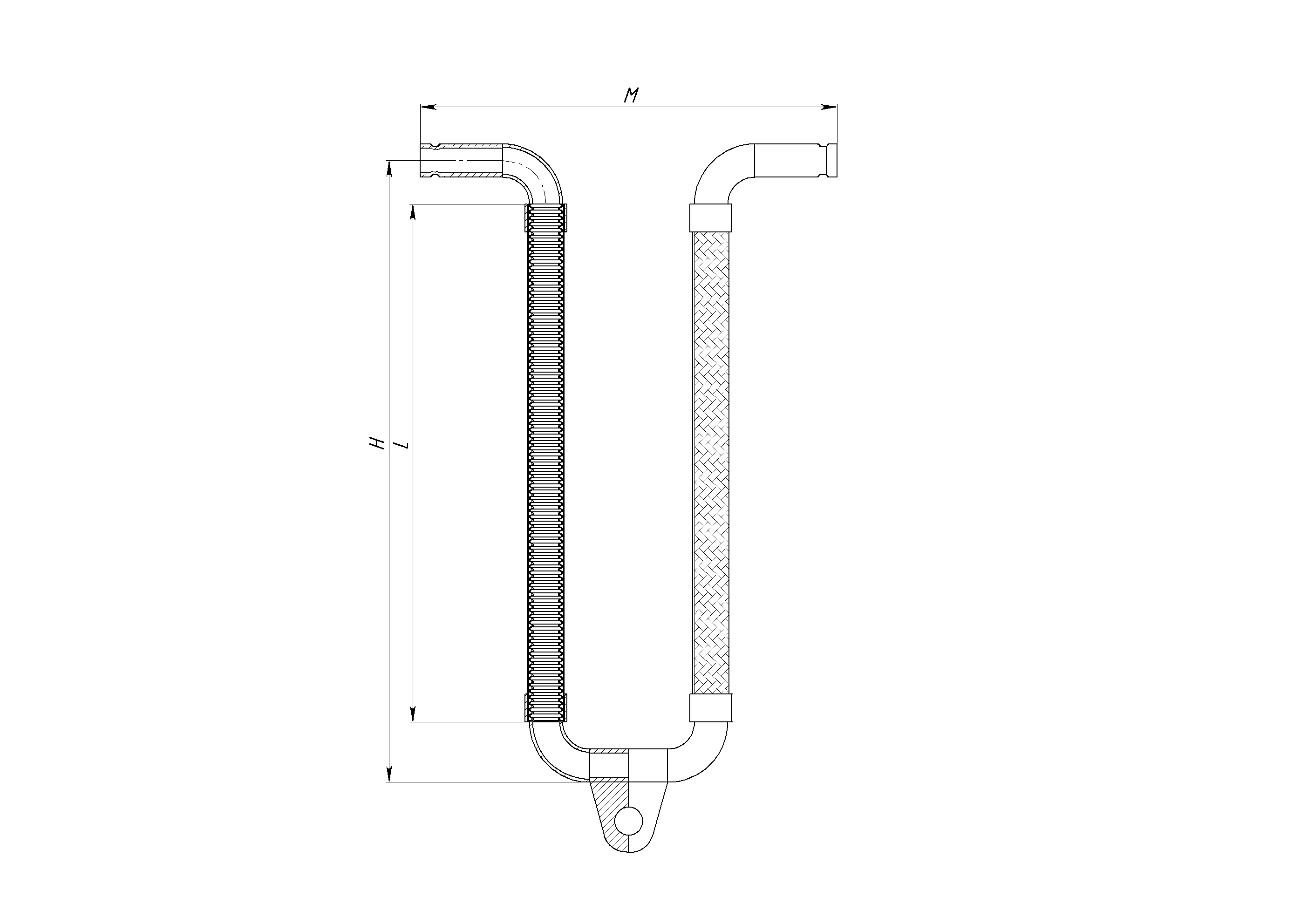

Технические характеристики указаны в таблице
|
Номинальный |
Серия |
Движение x, y, z, мм |
Расстояние М, мм |
Длина Н, мм |
Длина рукава |
Патрубок |
|
DN25 |
UCE-025-100 |
±50 |
332 |
443 |
350 |
33,7х2,5 |
|
UCE-025-200 |
±100 |
352 |
533 |
440 |
33,7х2,5 |
|
|
UCE-025-300 |
±150 |
392 |
633 |
540 |
33,7х2,5 |
|
|
DN32 |
UCE-032-100 |
±50 |
372 |
477 |
360 |
42,4х3 |
|
UCE-032-200 |
±100 |
372 |
577 |
460 |
42,4х3 |
|
|
UCE-032-300 |
±150 |
432 |
677 |
560 |
42,4х3 |
|
|
DN40 |
UCE-040-100 |
±50 |
408 |
508 |
370 |
48,3х3 |
|
UCE-040-200 |
±100 |
408 |
628 |
490 |
48,3х3 |
|
|
UCE-040-300 |
±150 |
468 |
738 |
600 |
48,3х3 |
|
|
DN50 |
UCE-050-100 |
±50 |
484 |
560 |
380 |
57х3 |
|
UCE-050-200 |
±100 |
484 |
680 |
500 |
57х3 |
|
|
UCE-050-300 |
±150 |
544 |
800 |
620 |
57х3 |
|
|
DN65 |
UCE-065-100 |
±50 |
560 |
638 |
410 |
76,1х3,5 |
|
UCE-065-200 |
±100 |
560 |
768 |
540 |
76,1х3,5 |
|
|
UCE-065-300 |
±150 |
620 |
898 |
670 |
76,1х3,5 |
|
|
DN80 |
UCE-080-100 |
±50 |
636 |
712 |
440 |
89х3,5 |
|
UCE-080-200 |
±100 |
636 |
842 |
570 |
89х3,5 |
|
|
UCE-080-300 |
±150 |
696 |
972 |
700 |
89х3,5 |
|
|
DN100 |
UCE-100-100 |
±50 |
788 |
831 |
470 |
114х3,5 |
|
UCE-100-200 |
±100 |
788 |
1001 |
640 |
114х3,5 |
|
|
UCE-100-300 |
±150 |
848 |
1151 |
790 |
114х3,5 |
