U-flex-UTE - подробное описание

Гибкие сейсмовставки U-FLEX серии UTE (внутренняя резьба)

Технические характеристики указаны в таблице 1.

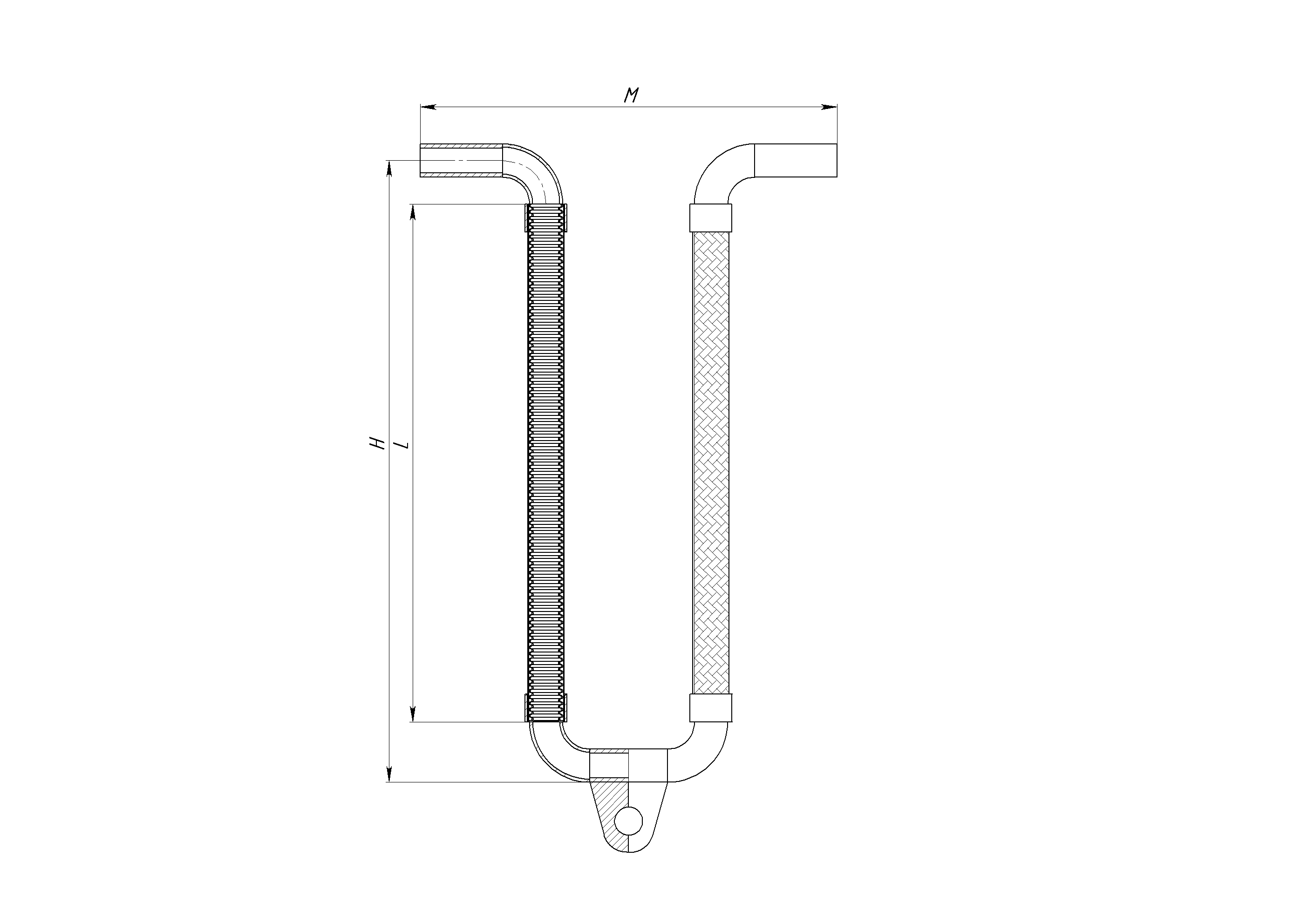

0000003 U flex UTE 1

Таблица 1

Номинальный диаметр трубы, мм		Серия	Движение x, y, z, мм	Длина компенсатора М, мм	Длина Н, мм	Длина гибкой части L, мм	A
Номинальный диаметр трубы, мм		Серия	Движение x, y, z, мм	Длина компенсатора М, мм	Длина Н, мм	Длина гибкой части L, мм	A
1"	DN25	UTE-025-100	100	364	452	359	22
1"	DN25	UTE-025-200	200	464	611	518	22
1 1/4"	DN32	UTE-032-100	100	420	487	371	25
1 1/4"	DN32	UTE-032-200	200	520	656	540	25
1 1/2"	DN40	UTE-040-100	100	438	548	410	25
1 1/2"	DN40	UTE-040-200	200	538	733	595	25
2"	DN50	UTE-050-100	100	490	597	415	25
2"	DN50	UTE-050-200	200	590	787	605	25
2 1/2"	DN65	UTE-065-100	100	560	695	467	30
2 1/2"	DN65	UTE-065-200	200	660	903	675	30
3"	DN80	UTE-080-100	100	636	761	488	30
3"	DN80	UTE-080-200	200	716	979	707	30
4"	DN100	UTE-100-100	100	818	889	528	35
4"	DN100	UTE-100-200	200	868	1129	768	35
