KCOО - подробное описание

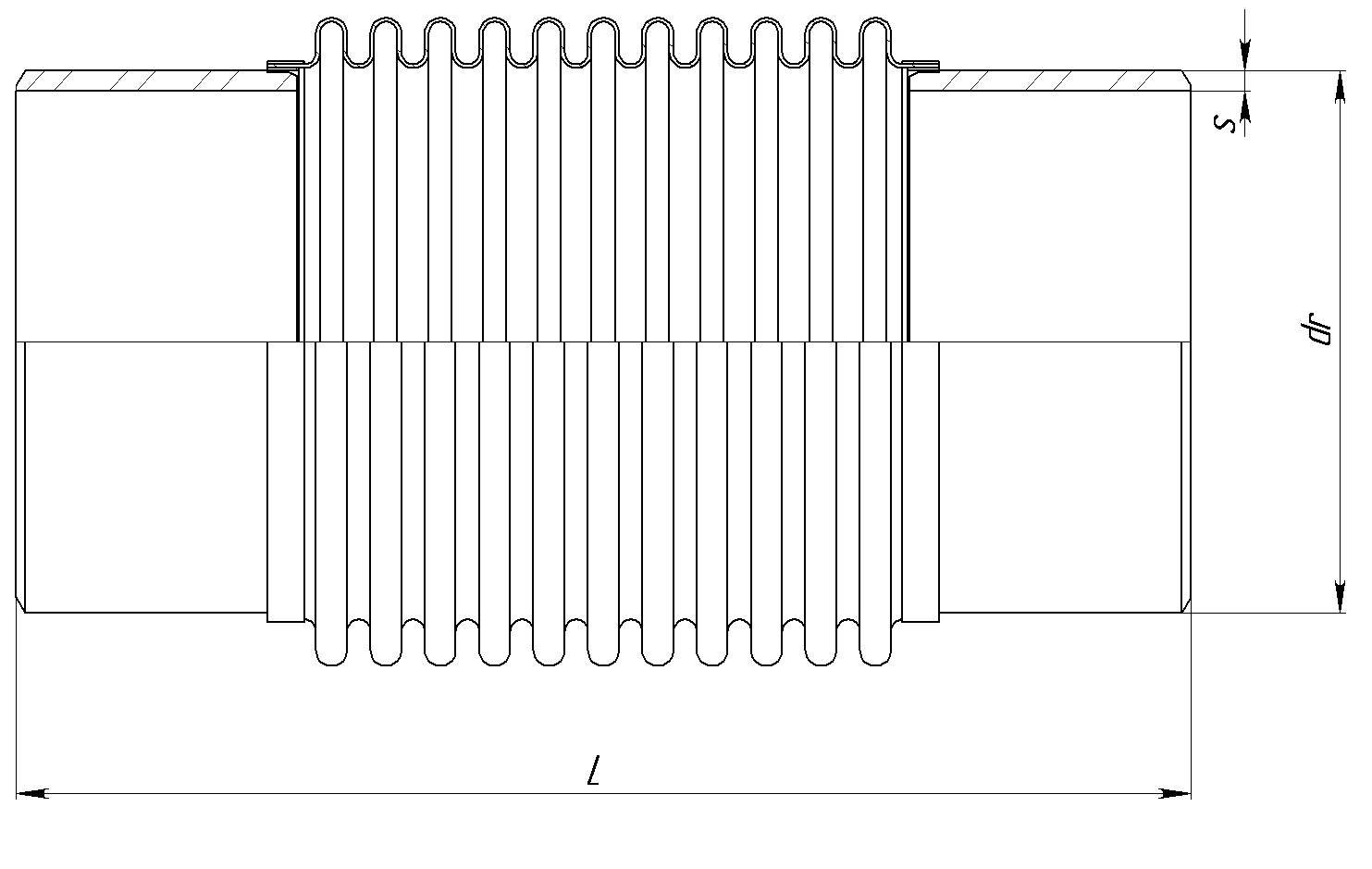

Технические характеристики указаны в таблице 1.
Таблица 1
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | |||
| DN | РN | dr | s | L | Δ | ±λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
мм mm | мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| КСОО 65-16-60 | 65 | 16 | 76 | 4,0 | 240 | 60 | 30 | 1,5 | 228,48 | 59,45 |
| КСОО 80-16-60 | 80 | 16 | 89 | 4,0 | 250 | 60 | 30 | 2,1 | 191,44 | 81,87 |
| КСОО 100-16-60 | 100 | 16 | 108 | 4,0 | 270 | 60 | 30 | 2,5 | 175,64 | 116,13 |
| КСОО 125-16-60 | 125 | 16 | 133 | 5,0 | 250 | 60 | 30 | 2,6 | 251,92 | 153,5 |
| КСОО 150-16-60 | 150 | 16 | 159 | 5,0 | 270 | 60 | 30 | 3,8 | 186,55 | 231,27 |
| КСОО 200-16-80 | 200 | 16 | 219 | 8,0 | 300 | 80 | 40 | 9,2 | 702,20 | 454,65 |
| КСОО 250-16-80 | 250 | 16 | 273 | 8,0 | 315 | 80 | 40 | 12,6 | 869,86 | 681,64 |
| КСОО 300-16-80 | 300 | 16 | 325 | 8,0 | 320 | 80 | 40 | 13,8 | 993,52 | 957,72 |
Примечание:
1. Данный вид изделия может укомплектовываться без соединительной арматуры.
2. Возможны варианты исполнения с внутренним экраном и защитным кожухом.
3. Возможны варианты с другими техническими параметрами.
4. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резь-бовое соединение.
5. Расчетный вес компенсатора может отличаться от фактического.
6. Расчетная жёсткость компенсатора может отличаться от фактической.
