КСО.VD - подробное описание
Компенсатор сильфонный осевой внешнего давления.
- Победитель в Региональном конкурсе «Лучшие товары и услуги Республики Татарстан» 2024 (более подробно)

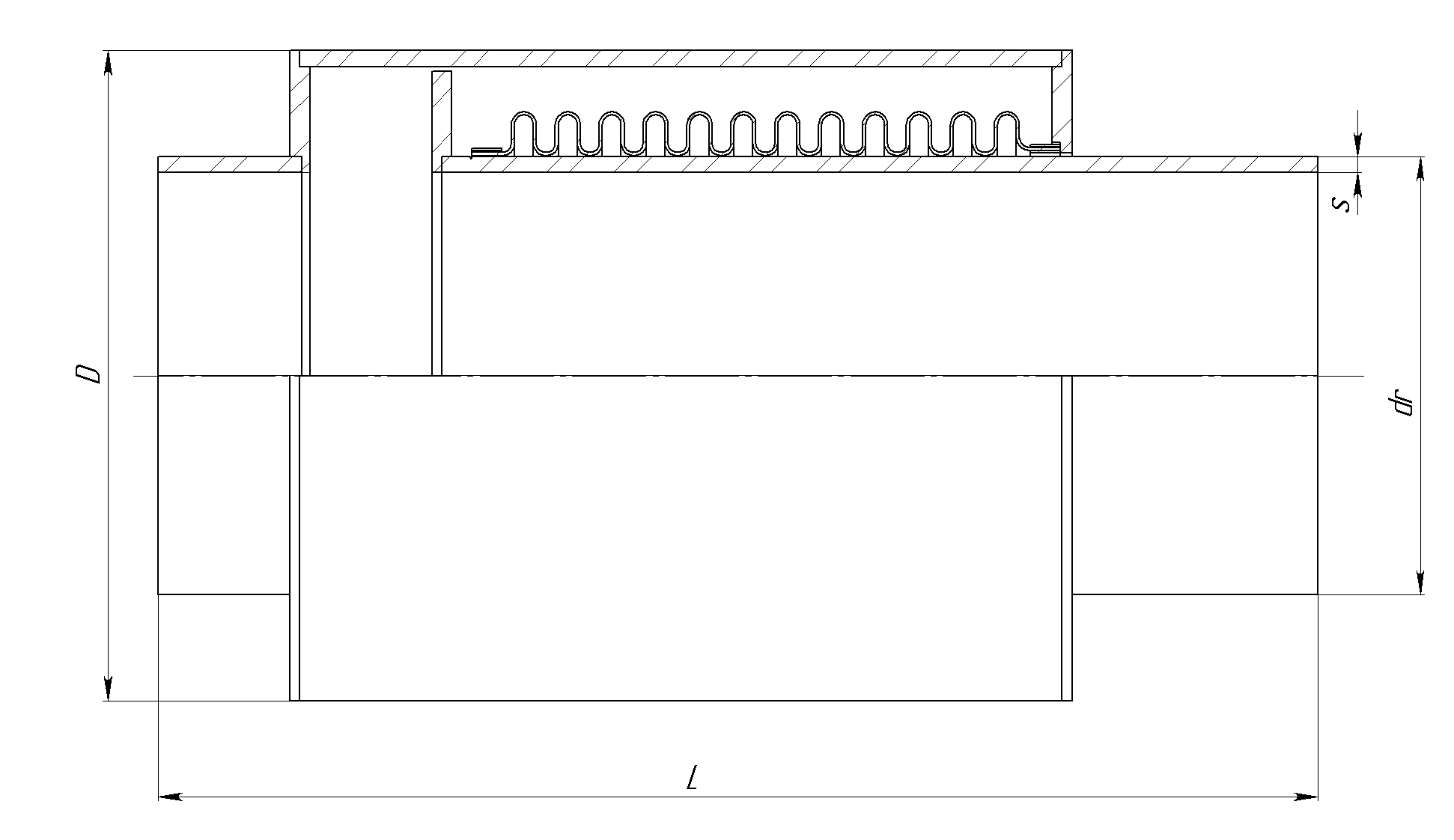

Технические характеристики указаны в таблицах 1 и 2.
Таблица 1
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | |||||||
| DN | РN | dr | s | D | L (мм) |
кг kg |
Сλ | Sэф | |||||
| Осевая компенсирующая способность, Δ | |||||||||||||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
30 мм | 60 мм | 90 мм | 30 мм | 60 мм | 90 мм |
Н/мм N/mm |
см2 cm2 |
|
| КСО.VD 65 | 65 | 40 | 76 | 4,0 | 133 | 370 | 490 | 620 | 8,7 | 9,8 | 10,8 | 301,89 | 60,55 |
| КСО.VD 80 | 80 | 40 | 89 | 4,0 | 159 | 370 | 490 | 620 | 11,6 | 12,7 | 13,8 | 252,29 | 83,32 |
| КСО.VD 100 | 100 | 40 | 108 | 4,0 | 180 | 375 | 500 | 630 | 16,1 | 17,5 | 18,9 | 365,77 | 117,67 |
| КСО.VD 125 | 125 | 40 | 133 | 5,0 | 219 | 390 | 520 | 650 | 21,5 | 23,8 | 26,1 | 464,13 | 155,26 |
| КСО.VD 150 | 150 | 40 | 159 | 5,0 | 219 | 400 | 530 | 660 | 24 | 26,7 | 29,1 | 621,60 | 237,51 |
| КСО.VD 200 | 200 | 40 | 219 | 8,0 | 325 | 450 | 580 | 715 | 54,3 | 60 | 65,9 | 867,14 | 459,96 |
| КСО.VD 250 | 250 | 40 | 273 | 8,0 | 377 | 475 | 600 | 740 | 69,7 | 76,8 | 84,6 | 1652,20 | 690,00 |
| КСО.VD 300 | 300 | 40 | 325 | 8,0 | 426 | 500 | 630 | 775 | 84,5 | 93,2 | 102,8 | 2061,94 | 967,62 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4.Расчетная жёсткость компенсатора может отличаться от фактической.
Таблица 2
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | |||||||
| DN | РN | dr | s | D | L (мм) |
кг kg |
Сλ | Sэф | |||||
| Осевая компенсирующая способность, Δ | |||||||||||||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
30 мм | 60 мм | 80 мм |
30 мм |
60 мм |
80 мм |
Н/мм N/mm |
см2 cm2 |
|
| КСО.VD 65 | 65 | 63 | 76 | 4,0 | 133 | 380 | 495 | 640 | 10 | 11 | 12 | 495,21 | 60,96 |
| КСО.VD 80 | 80 | 63 | 89 | 4,0 | 159 | 390 | 510 | 655 | 14,7 | 15,9 | 17,1 | 646,25 | 84,30 |
| КСО.VD 100 | 100 | 63 | 108 | 5,0 | 180 | 410 | 520 | 670 | 21,7 | 23,2 | 25,2 | 551,45 | 119,02 |
| КСО.VD 125 | 125 | 63 | 133 | 5,0 | 219 | 425 | 540 | 685 | 27,2 | 29,4 | 32 | 696,50 | 156,81 |
| КСО.VD 150 | 150 | 63 | 159 | 8,0 | 219 | 440 | 560 | 710 | 35,3 | 39 | 43,6 | 912,7 | 239,7 |
| КСО.VD 200 | 200 | 63 | 219 | 8,0 | 325 | 460 | 580 | 730 | 69,8 | 75,5 | 82,4 | 2671,61 | 464,53 |
| КСО.VD 250 | 250 | 63 | 273 | 10,0 | 377 | 490 | 600 | 745 | 90,7 | 98,7 | 108,6 | 2754,84 | 692,79 |
| КСО.VD 300 | 300 | 63 | 325 | 12,0 | 426 | 510 | 650 | 775 | 114,5 | 128,2 | 140,2 | 3380,25 | 970,93 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4.Расчетная жёсткость компенсатора может отличаться от фактической.
