ССК - подробное описание

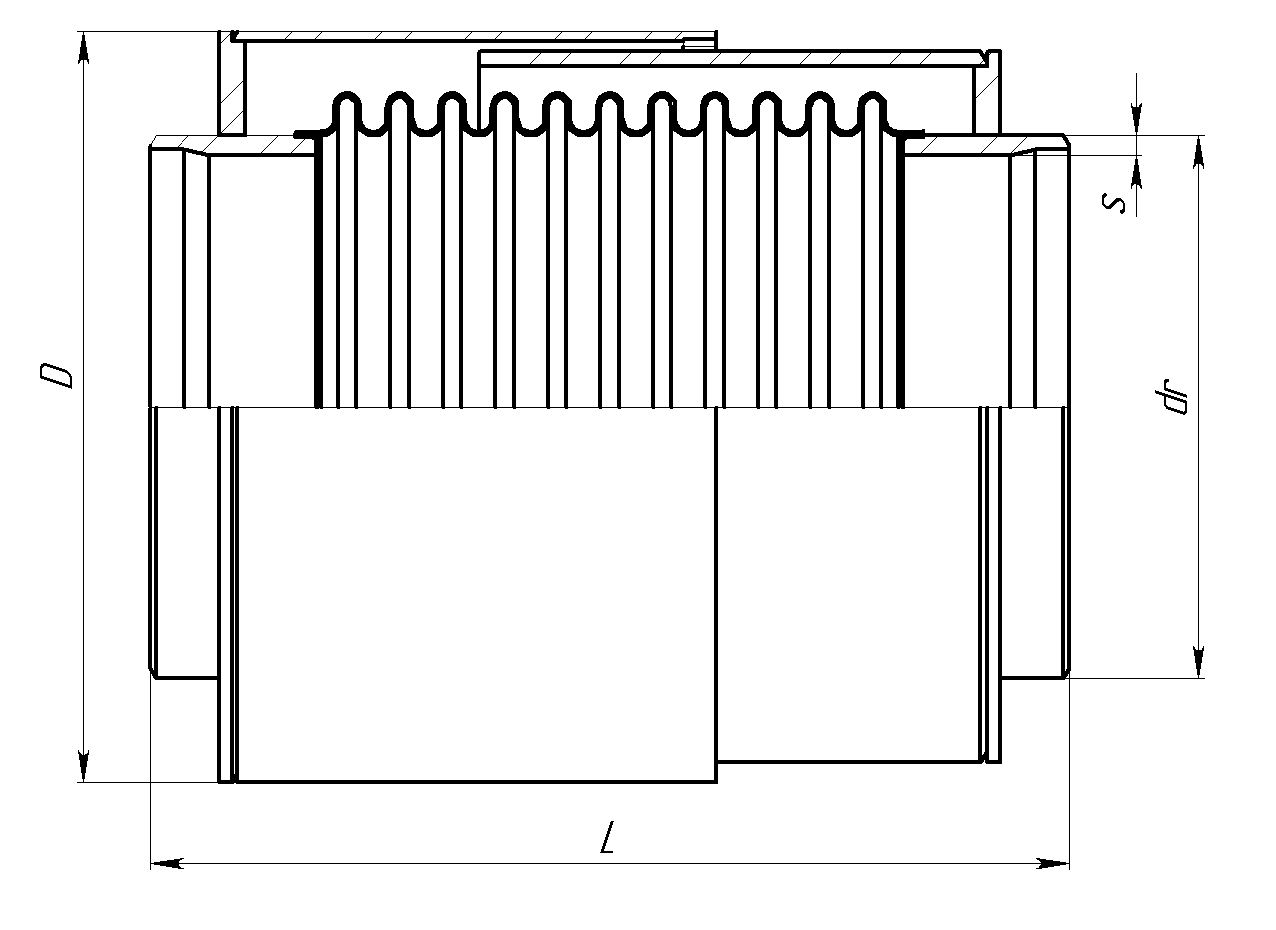

Технические характеристики указаны в таблице 1.
Таблица 1
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры |
Осевая компенсирующая способность (сжатие) |
Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | |||
| DN | РN | dr | s | D | L | -λ | Сλ | Sэф | ||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
|
| ССК 50-25-80 | 50 | 25 | 57 | 3,5 | 88 | 350 | 80 | 2,95 | 28,97 | 32,57 |
| ССК 65-25-80 | 65 | 25 | 76 | 4,0 | 133 | 350 | 80 | 5,95 | 480,1 | 59,99 |
| ССК 80-25-80 | 80 | 25 | 89 | 4,0 | 152 | 350 | 80 | 8,4 | 334,99 | 82,52 |
| ССК 100-25-80 | 100 | 25 | 108 | 4,0 | 174 | 400 | 80 | 10,4 | 252,06 | 116,90 |
| ССК 125-25-110 | 125 | 25 | 133 | 5,0 | 194 | 450 | 110 | 14,85 | 215,38 | 154,38 |
| ССК 150-25-110 | 150 | 25 | 159 | 5,0 | 245 | 550 | 110 | 28,5 | 302,01 | 236,42 |
| ССК 200-25-140 | 200 | 25 | 219 | 8,0 | 325 | 550 | 140 | 49,5 | 469,24 | 456,92 |
| ССК 250-25-140 | 250 | 25 | 273 | 8,0 | 377 | 550 | 140 | 52,3 | 423,95 | 683,49 |
| ССК 300-25-140 | 300 | 25 | 325 | 8,0 | 450 | 550 | 140 | 77,5 | 893,94 | 962,11 |
| ССК 350-25-140 | 350 | 25 | 377 | 7,0 | 480 | 550 | 140 | 77,1 | 848,14 | 1237,23 |
| ССК 400-25-140 | 400 | 25 | 426 | 9,0 | 560 | 550 | 140 | 115 | 1026,85 | 1623,83 |
| ССК 500-25-170 | 500 | 25 | 530 | 8,0 | 680 | 650 | 170 | 173,9 | 1759,28 | 2468,29 |
| ССК 600-25-170 | 600 | 25 | 630 | 10,0 | 785 | 650 | 170 | 223,3 | 2122,48 | 3433,65 |
| ССК 700-25-170 | 700 | 25 | 720 | 10,0 | 885 | 650 | 170 | 248,1 | 1837,73 | 4484,08 |
| ССК 800-25-170 | 800 | 25 | 820 | 12,0 | 1000 | 650 | 170 | 350,0 | 2237,86 | 5787,21 |
| ССК 900-25-170 | 900 | 25 | 920 | 14,0 | 1100 | 650 | 170 | 391,5 | 2606,63 | 7241,25 |
| ССК 1000-25-170 | 1000 | 25 | 1020 | 14,0 | 1220 | 650 | 170 | 496,1 | 3321,89 | 8841,39 |
| ССК 1200-25-170 | 1200 | 25 | 1220 | 16,0 | 1420 | 650 | 170 | 555,1 | 3271,21 | 12522,48 |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
